产品详情

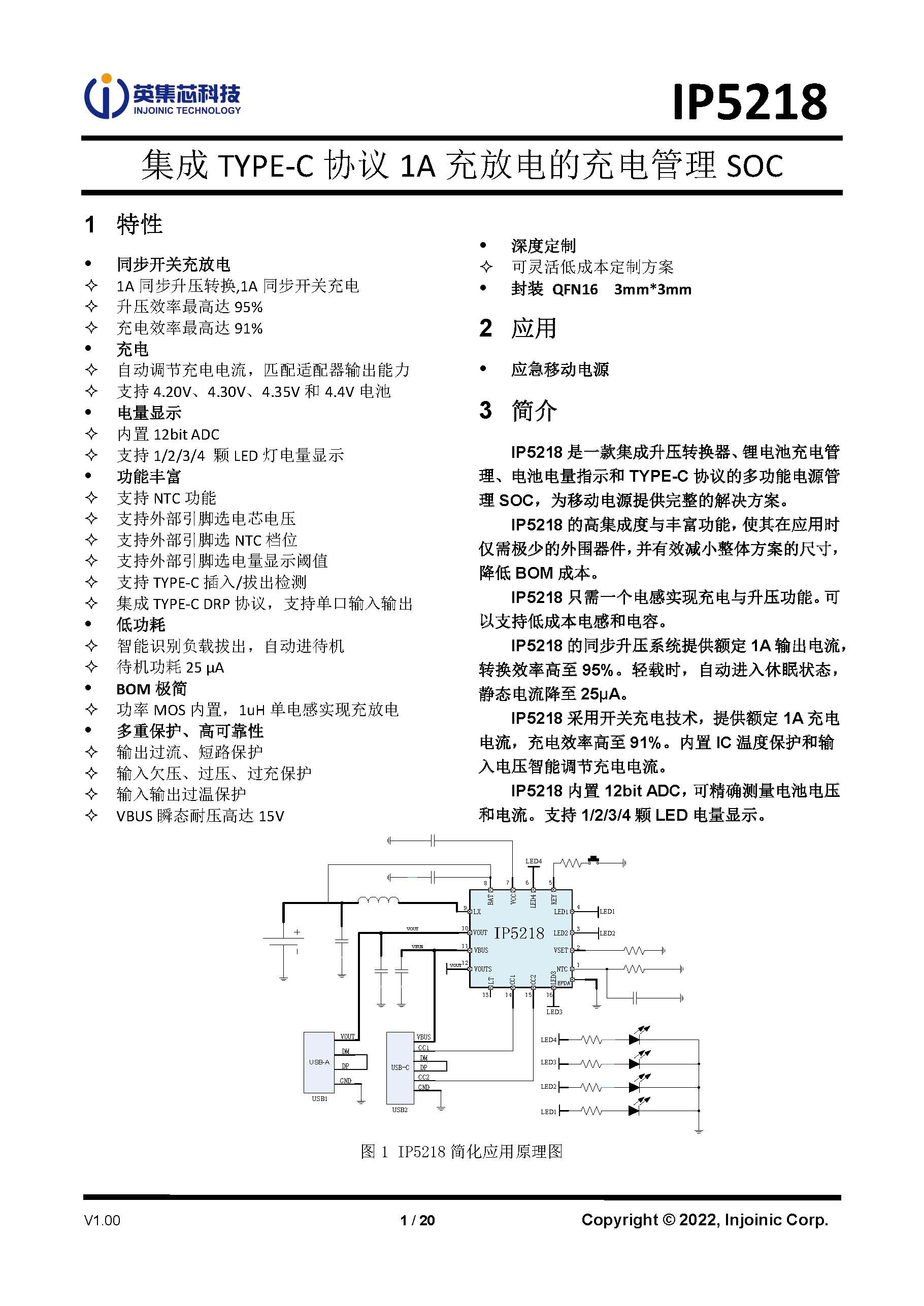

英集芯充电管理SOC IP5218 集成TYPE-C协议

简介

IP5218是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议的多功能电源管理SOC，为移动电源提供完整的解决方案。

IP5218的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5218只需一个电感实现充电与升压功能。可以支持低成本电感和电容。

IP5218的同步升压系统提供额定1A输出电流，转换效率高至95%。轻载时，自动进入休眠状态，静态电流降至25μA。

IP5218采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流。

IP5218内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

特性

● 同步开关充放电

1A同步升压转换，1A同步开关充电

升压效率最高达95%

充电效率最高达91%

● 充电

自动调节充电电流，匹配适配器输出能力

支持4.20V、4.30V、4.35V 和4.4V电池

● 电量显示

内置12bit ADC

支持1/2/3/4颗LED灯电量显示

● 功能丰富

支持NTC功能

支持外部引脚选电芯电压

支持外部引脚选NTC档位

支持外部引脚选电量显示阈值

支持TYPE-C插入/拔出检测

集成TYPE-C DRP协议，支持单口输入输出

● 低功耗

智能识别负载拔出，自动进待机

待机功耗25μA

● BOM极简

功率MOS内置，1uH单电感实现充放电

● 多重保护、高可靠性

输出过流、短路保护

输入欠压、过压、过充保护

输入输出过温保护

VBUS瞬态耐压高达15V

● 深度定制

可灵活低成本定制方案

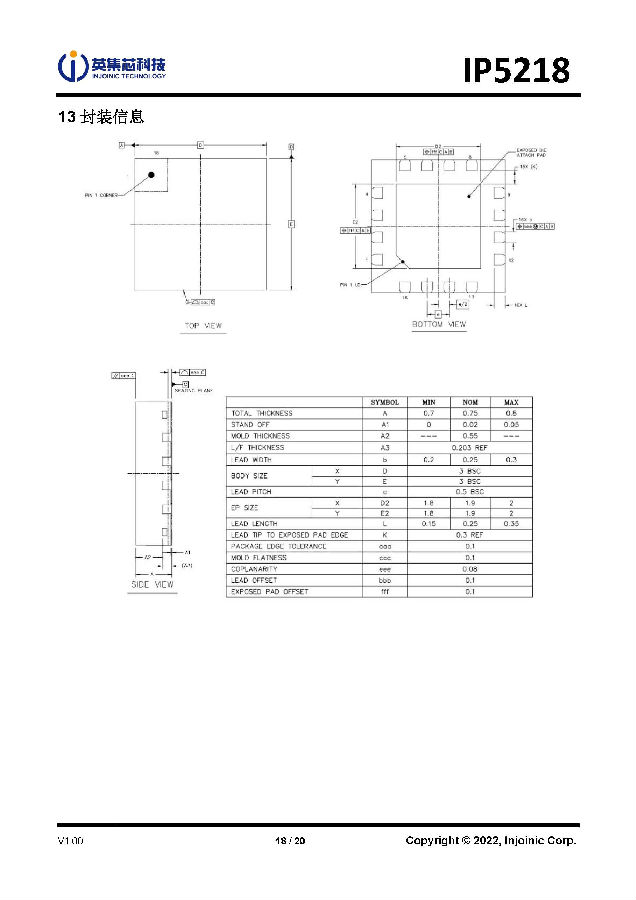

● 封装 QFN16 3mm*3mm

应用

● 应急移动电源
