产品详情

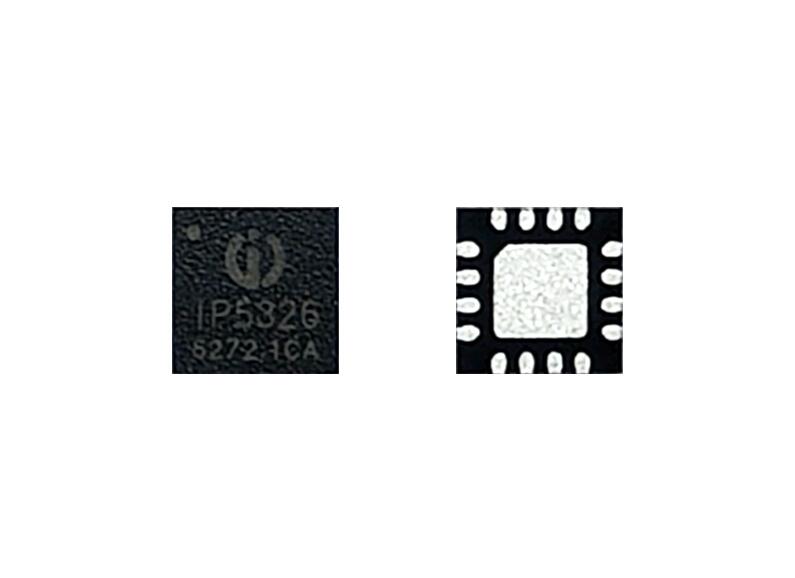

英集芯 IP5326 QFN-16 锂电池充电管理芯片

简介

IP5326是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理soc，为移动电源提供完整的电源解决方案。

得益于IP5326的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5326只需一个电感即可实现降压与升压功能。可以支持低成本电感和电容的方案。

IP5326的同步升压系统提供最大2.4A输出电流。此时转换效率高达93%。轻载时，自动进入休眠状态。静态电流降至100μA。

IP5326采用开关充电技术。提供最大2.4A电流。充电效率高至93%。通过内置芯片温度检测和输入电压智能调节充电电流。

IP5326支持4、2、1颗LED电量显示。

特性

● 同步开关充放电

2.4A同步升压转换。2.4A 同步开关充电

升压效率gao达96%

充电效率gao达94%

内置电源路径管理。支持边充边放

● 充电

自动调节充电电流，匹配适配器输出能力

支持4.20V/4.30V/4.35V/4.40v电池

● 电量显示

支持4、2、1颗LED电量显示

电池电量曲线可PIN选，显示灯更均匀

●  功能丰富

内置照明灯驱动

自动检测手机插入和拔出

集成Type-CDRP协议，支持单口输入输出

集成手机充电电流智能识别DCP协议

● 低功耗

智能识别负载拔出， 自动进待机

特机功耗小于100A

● BOM极简

功率MOS内置，单电感实现充放电

● 多重保护、高可靠性

输出过流、过压、短路保护

输入过压、过充、过流保护

整机过温保护

电池NTC温度检测功能，支持电池高低温保护

ESD 4KV，VIN瞬态耐压高达12V

● 深度定制

可定制2C接口， 可灵活、低成本定制方案

定制型号IP5326 12C

● 封装QFN16 3mm"*3mm

应用

● 移动电源

● 手机、平板电脑等便携式设备
