INJOINIC英集芯 IP5902 锂电池充电芯片

简介

IP5902是一款集成9V异步升压转换、锂电池充电管理及负端NMOS管的8-bit MCU芯片，为小型电子设备提供高集成度解决方案。

特征

● MCU

兼容8051指令集内核

8K Bytes OTP型程序存储器

256 Bytes RAM通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

系统时钟：低速32KHz、高速12MHz

2*16bits定时器：Timer0、Timer1

2个PWM复用定时器Timer1、Timer2

8通道10bit位宽ADC：4路内置电压采样通道，3路外部GPIO采样通道，1路充电电流采样

IO口资源：支持最多8个普通IO口

● 异步升压

最大输出功率9W，如9V/1A，5V/1.8A等

升压输出电压可调4V~9V

● 充电

最大800mA 线性充电，电流可调节25mA/Step

支持4.20V、4.30V、4.35V和4.4V电池

支持自动再充电功能

可反馈充电状态

● 低功耗

待机功耗35µA

DeepSleep待机功耗小于10uA

● BOM极简

集成异步升压功率MOS

集成1个路径MOS

● 多重保护、高可靠性

输出过流、短路保护

输入过压、过充保护

整机过温保护

ESD 4KV，VIN/VOUT瞬态耐压高达15V

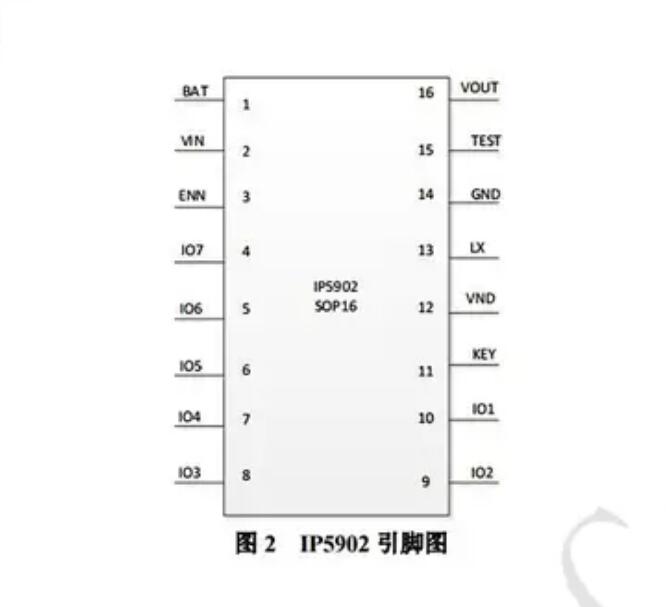

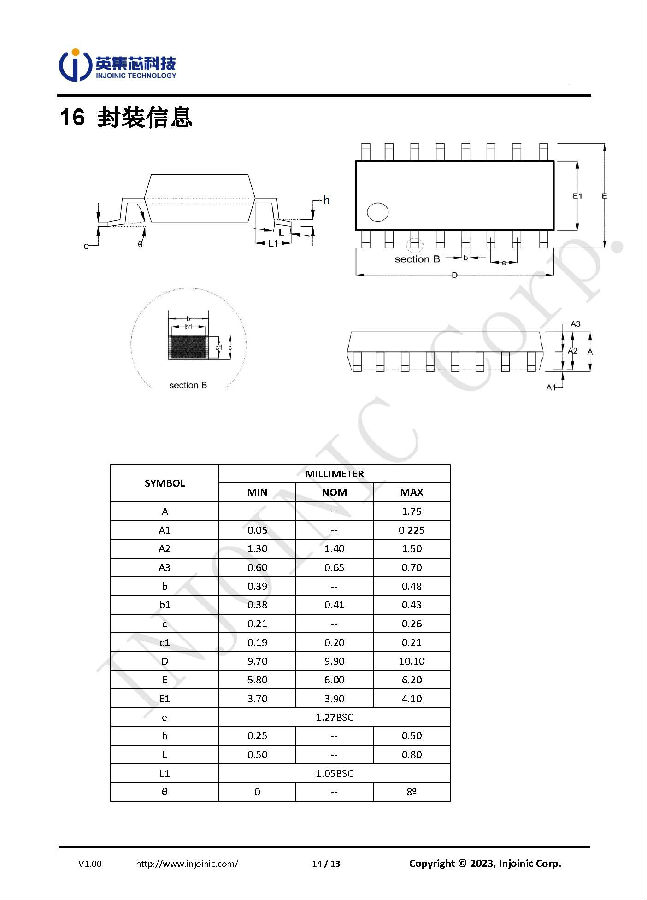

● 封装方式：SOP16
