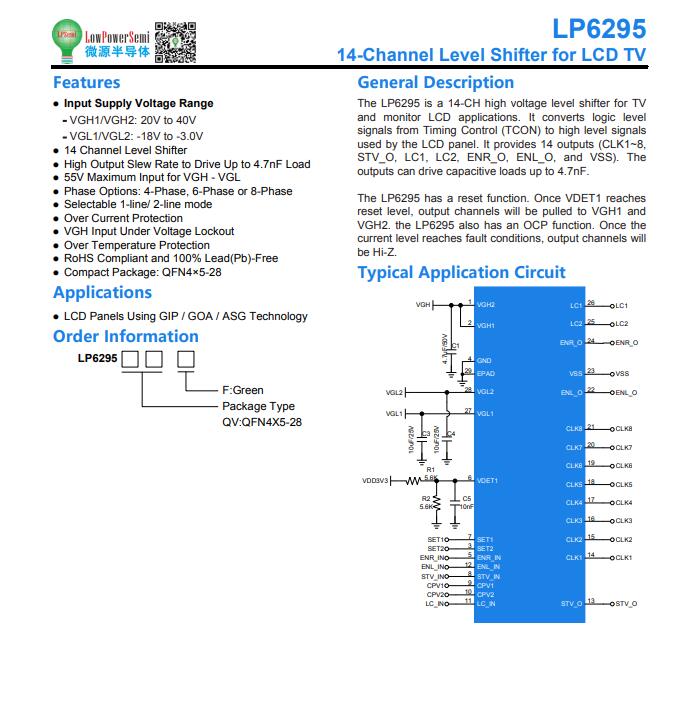

LPSemi微源 LP6295 14通道液晶电视电平转换器

概述

LP6295是一款14-CH高压电平移位器，适用于电视和LCD应用。它将来自定时控制（TCON）的逻辑电平信号转换为LCD面板使用的高电平信号。它提供14个输出（CLK1~8、STV_O、LC1、LC2、ENR_O、ENL_O和VSS）。输出可以驱动高达4.7nF的电容性负载。LP6295具有复位功能。一旦VDET1达到复位电平，输出通道将被拉至VGH1和VGH2。LP6295也具有OCP功能。一旦电流电平达到故障条件，输出通道将为Hi-Z。

特征

◆ 输入电源电压范围

-VGH1/VGH2: 20V至40V

-VGL1/VGL2: -18V至-3.0V

◆ 14通道电平转换器

◆ 高输出回转率，可驱动高达4.7nF的负载

◆ VGH-VGL的55V最输入

◆ 相位选项：4相、6相或8相

◆ 可选择的单线/双线模式

◆ 过电流保护

◆ VGH输入欠压锁定

◆ 超温保护

◆ 符合RoHS标准且不含铅

◆ 紧凑型封装：QFN4x5-28

应用

◆ 使用GIP/GOA/ASG技术的LCD面板
