微源线性充电器解决方案 LP4081B 原厂原装

概述

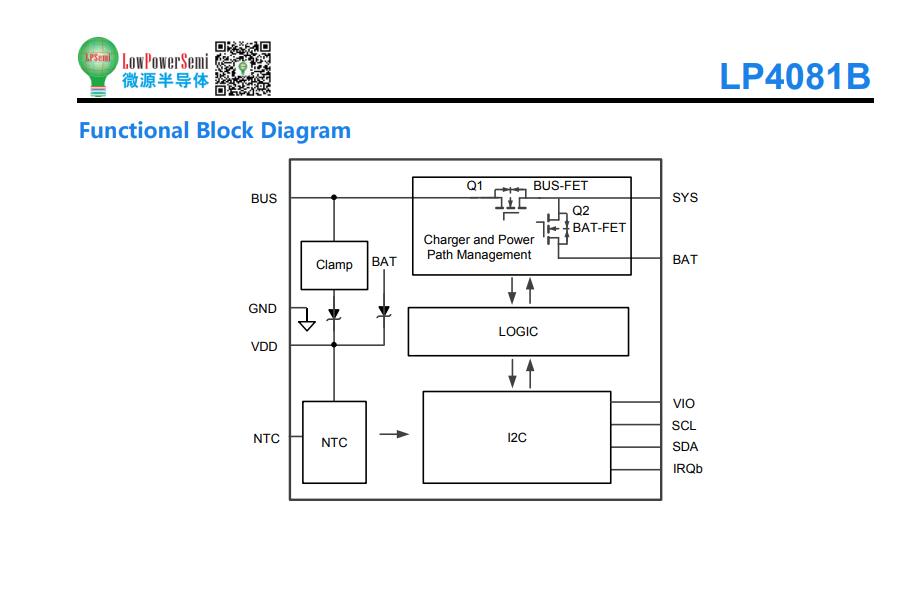

LP4081B是一款完全集成的线性充电器解决方案，具有针对单电池锂离子电池供电的可穿戴应用的电源路径管理功能。集成了一个低导通电阻BUS-FET，用于管理来自BUS引脚的输入功率。集成了双向BAT-FET来管理电池的充电和放电。NTC电路用于管理允许充电的温度范围。SYS引脚通常为包含SoC的系统供电。LP4081B提供电源路径管理，允许系统使用完全放电的电池通电。它可以动态管理来自总线输入和电池的功率，以满足系统负载需求。当中断事件发生时，中断输出（IRQb）向SoC发送信号，以便SoC可以相应地采取行动。为系统的安全运行提供了多种功能，包括输入电压OVP（过电压保护）、UVLO（欠电压锁定）、OTP（超温保护）、SCP（短路保护）、系统复位、看门狗定时器等。当由灭弧器供电时，LP4081B只能在0.6-μA的电流下运行，当进入船舶模式时，该电流可以进一步降低到0.4-μA。整个系统采用12引脚2x2 QFN封装。

特征

◆ 输入过电压保护高达19V

◆ 收费管理

-可编程充电电流高达1A

-可编程浮动电压，精度为0.3%

-可编程涓流充电和终止电流

zui小1mA终端电流

◆ 自动重新充电和热折返

◆ I2C总线到带中断引脚的SoC

◆ 电源路径管理

◆ 充电安全计时器和看门狗

◆ NTC管理

◆ 丰富的保护：UVLO、OVP、SCP

◆ 正常运行时zui低0.6μA超低iq

◆ 船用模式下0.4μA超低iq

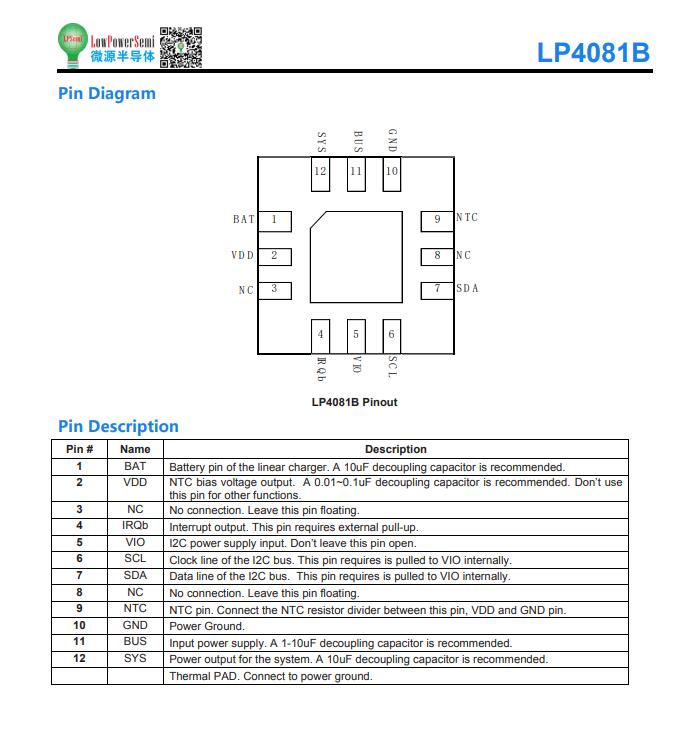

◆ 2mmx2mm QFN-12封装

◆ 符合RoHS，100%无铅

应用

◆ 智能手表

◆ 健身应用程序

◆ TWS

◆ 遥控器

◆ 太阳能充电器
