LP7812C 微源TWS充电仓芯片 支持双向通信

概述

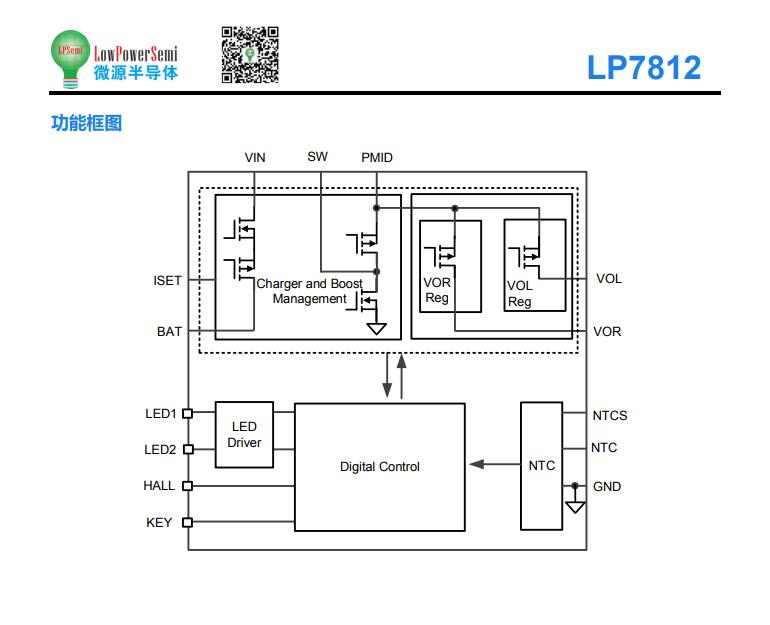

LP7812是一款多合一的智能TWS充电仓管理IC，集成电池充电，耳机放电，温度管理，霍尔检测，按键检测以及LED显示等功能。集成的线性充电电路给电池仓充电，同时支持高达28V的输入电压和最大0.8A的充电电流。两路独立的耳机充电电路支持TWS耳机超-低压差跟随充电以支持大电流快充，同时显著提升充电仓续航时长。LP7812集成符合JEITA标准的NTC检测电路，在电池过温时强制关闭充放电功能以保证系统安全。LP7812集成芯片结温过温保护，确保芯片安全运行。LP7812典型的静态电流仅为7-μA。

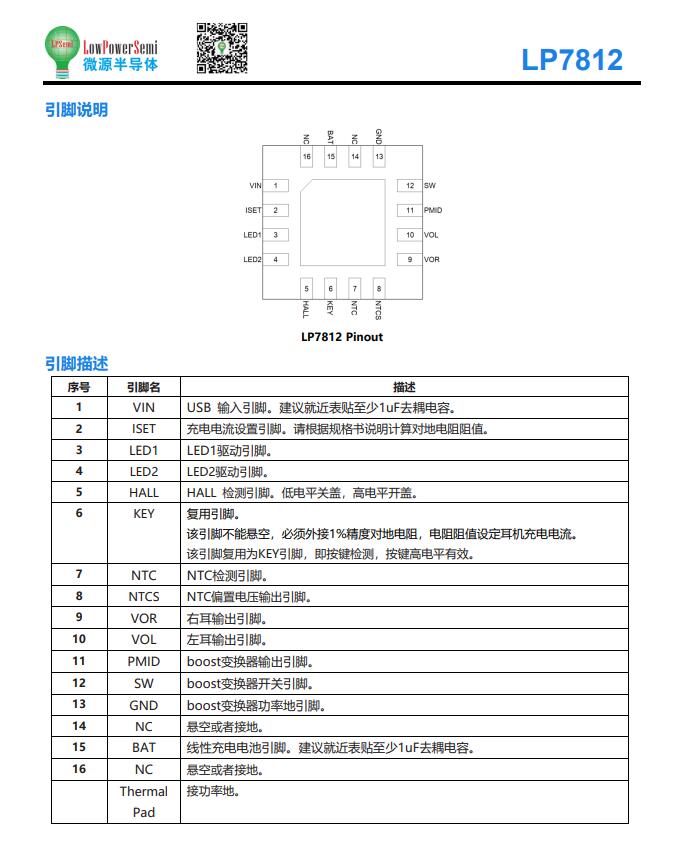

LP7812使用3mm x 3mm QFN-16封装。

特征

◆ 输入耐压高达28V

◆ 电池仓充电管理：

- 支持0.8A的可调线性充电电流

- 5%充电电流精度

- 0.5%浮充电压精度

- 自动复充

◆ 耳机放电管理

- 93%峰值升压效率

- 高效率电压跟随放电

- 电池过放保护

- 单耳充电电流高达150mA

◆ 温度管理

- NTC实时监控，充放电温度管理

- 120℃电池仓充电电流智能调整

- 150℃过温保护

◆ 集成左右耳出入仓检测及自动唤醒充电

◆ 集成事件主动发码功能

◆ 集成霍尔及按键检测

◆ 1~4路LED可选

◆ 7μA超低静态功耗

◆ 3mmx3mm QFN-16 封装

◆ RoHS Compliant and 100.00% Lead (Pb) Free

典型应用

◆ TWS充电仓
