VIA/威盛 VL822-Q5(A0) USB 3.1第2代集线器控制器

描述

VIA实验室的VL822-Q7T是USB 3.1第2代集线器控制器，具有高度集成的特定应用设计。VL822具有1个上行端口和4个/2个下行端口，所有这些端口都支持10Gbps USB 3.1 Gen 2操作。下游端口可以支持SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）设备的任何组合。VL822的集成USB 2.0集线器具有多个事务转换器，在同时使用多个全速设备时提供更高的带宽和性能。

VL822-Q7T集成的10Gbps多路复用器非常适合需要外部多路复用器的Data Only USB-C应用，具有潜在的板面积节省和信号完整性提高的优势。如果需要额外的USB-C端口，请分别使用CC Logic和Mux解决方案。

VL822在USB-PD备用模式应用程序中使用时具有可选配置的USB公告牌设备，以及可选配置的支持媒体控制按钮（如播放/暂停、音量增大/减小等）的USB HID端点。

VL822具有灵活的固件架构，除了现场更新之外，还提供了自定义功能的框架。包括USB配置、Tx均衡设置和GPIO行为在内的各种参数可通过固件更改。VL822还具有可选配置的USB充电控制器，用于为智能手机和平板电脑等各种设备充电，这些设备可以按端口配置。

基于VL822的集线器设备在Windows、Mac OS X和各种Linux内核下工作，无需额外的驱动程序。基于VL822的集线器设备也与支持USB集线器功能的非x86设备和平台兼容，如智能手机、平板电脑和机顶盒。它非常适合所有USB集线器应用程序，如独立USB集线器、笔记本电脑/超本扩展坞/端口复制器、台式电脑前面板、主板板载集线器和USB集线器复合设备。

特征

● USB 3.1兼容

符合通用串行总线3.1规范

SuperSpeed Plus USB (usb3.1 Gen 2)

符合通用串行总线2.0规范

USB 2.0集线器支持MTT

支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed设备的任意组合同时运行

支持USB电源管理、Ux状态、选择性挂起、功能挂起等USB省电特性

内部USB PHY采用先-进的CMOS工艺，低功耗

● USB Type-C 1.0 Rev 1.2兼容

兼容USB Type-C规格Rev 1.3

VL822-Q8:集成10Gbps Mux的UFP和2x DFP

需要外部CC逻辑控制器用于方向检测/Vconn(如VP246或VP225)

额外的USB-C DFP支持需要单独的CC Logic和Mux

● 集成的USB设备

USB公告牌类1.21设备

实现为USB 2.0虚拟设备

可配置行为-在必要时暴露/始终存在/禁用

USB HID类设备

作为USB 2.0虚拟设备实现，方便FW更新或媒体控制按钮

● 可配置的行为

始终存在/禁用全边带信号支持

支持对所有端口进行任意组合的单独或组态过流

支持PWM LED状态灯

SPI固件接口。

可通过USB升级固件

● 全-面的USB电池充电支持

支持USB电池充电规格v1.2 (SDP, CDP, DCP)

支持供应商特定的收费模式。苹果2.4A，三星等。

支持YD/T 1591-2009

当系统处于挂起、关机或断开状态时，支持单机充电

DFPs的任何组合都可以配置为支持USB电池充电

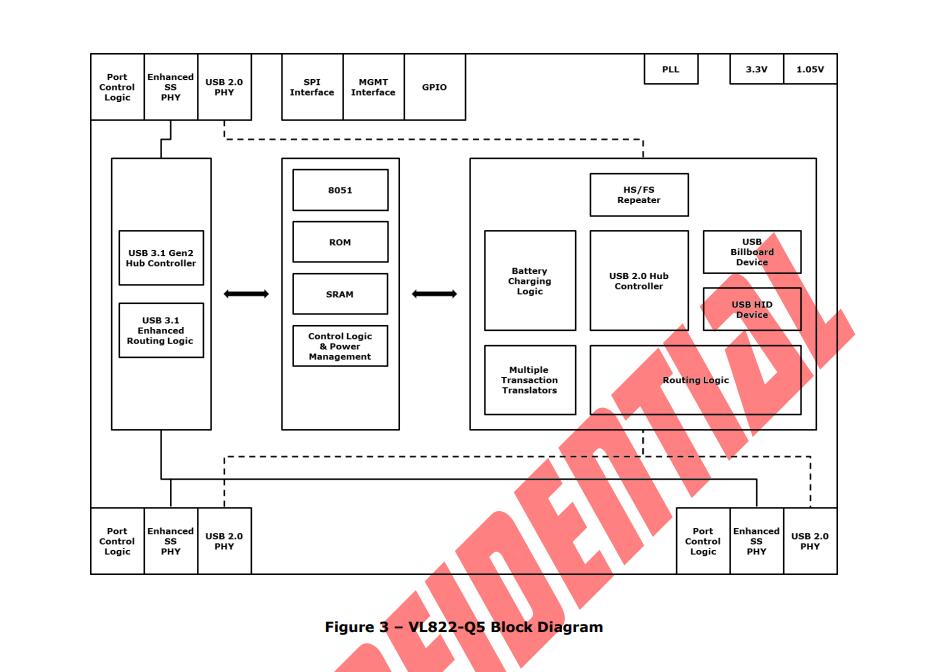

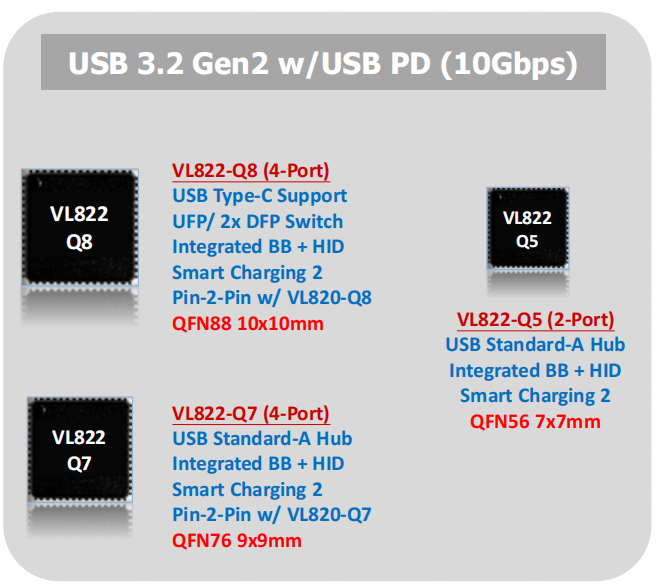

● 驱动和封装

需要输入3.3V和1.05V

VL822-Q8: QFN 88L绿色包装(10x10x0.85 mm)

VL822-Q7: QFN 76L绿色包装(9x9x0.85 mm)

VL822-Q5: QFN 56L绿色包装(7x7x0.85 mm)

引脚兼容VL820 / VL819

25兆赫晶体
