只做原装 PT5619 普诚90V半桥栅极驱动器
简述

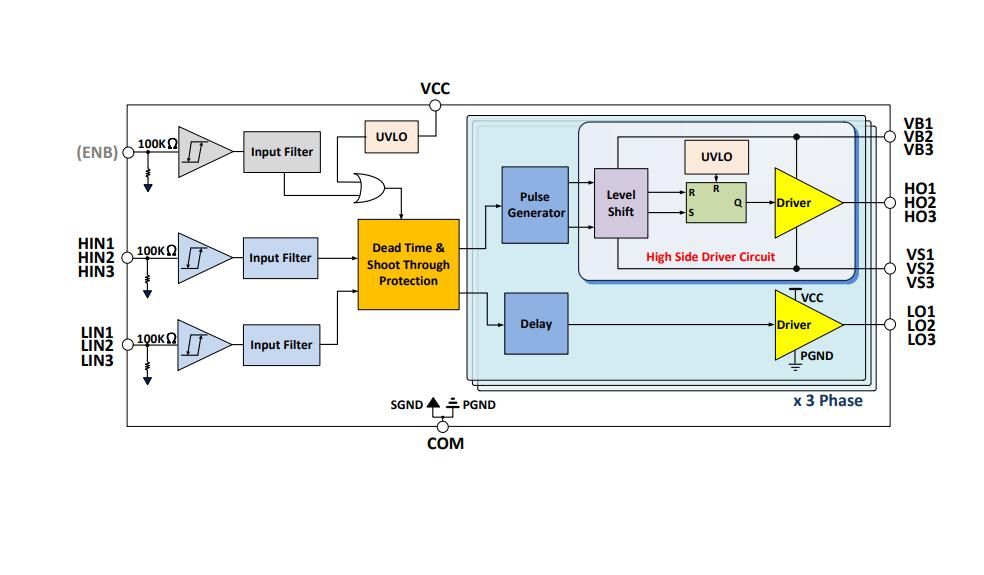

PT5619在同一颗芯片中同时集成了三个90V半桥栅极驱动器，特别适合于三相电机应用中高速功率MOSFET和IGBT的栅极驱动。芯片内置了死区时间和上下管直通保护，非常有效地阻止半桥电路损坏。为了防止因芯片工作在较低的电源电压而对功率管产生损害，芯片内部集成了欠压锁定电路来阻止该现象发生。先-进的高压BCD制程和内置共模噪声消除技术使得高边驱动器在高dv/dt噪声环境能稳定工作，并且使芯片具有宽范的负瞬态电压忍受能力。为了延长电池的使用时间，可以通过对ENB引脚的控制使芯片能进入到低消耗电流的待机模式。
特征
● 内部集成90V三相半桥高边和低边驱动器
● 内置了死区时间
● 内置直通保护
● 高边和低边驱动器内置欠压锁定
● 兼容3.3V, 5V, 15V三种逻辑电平
● ENB引脚控制进入到待机模式
● 驱动器汲出/汲入电流: 1200mA/2000mA
● 死区时间: 0.5μs(typ.)
● 优*秀dv/dt共模噪声消除电路
● 具有负瞬态电压忍受能力
● 低di/dt栅极驱动特性. 更好的EMI性能
● 工作温度范围: -40°C至125°C
● 小尺寸封装: TSSOP20L/24L, QFN24
应用
● 电动车，电动工具应用中三相马达驱动
● 其他电池供电产品中马达驱动
● 其他三相逆变器
