RS3302 普诚 待机电源芯片 高精度高性能低成本
产品概述

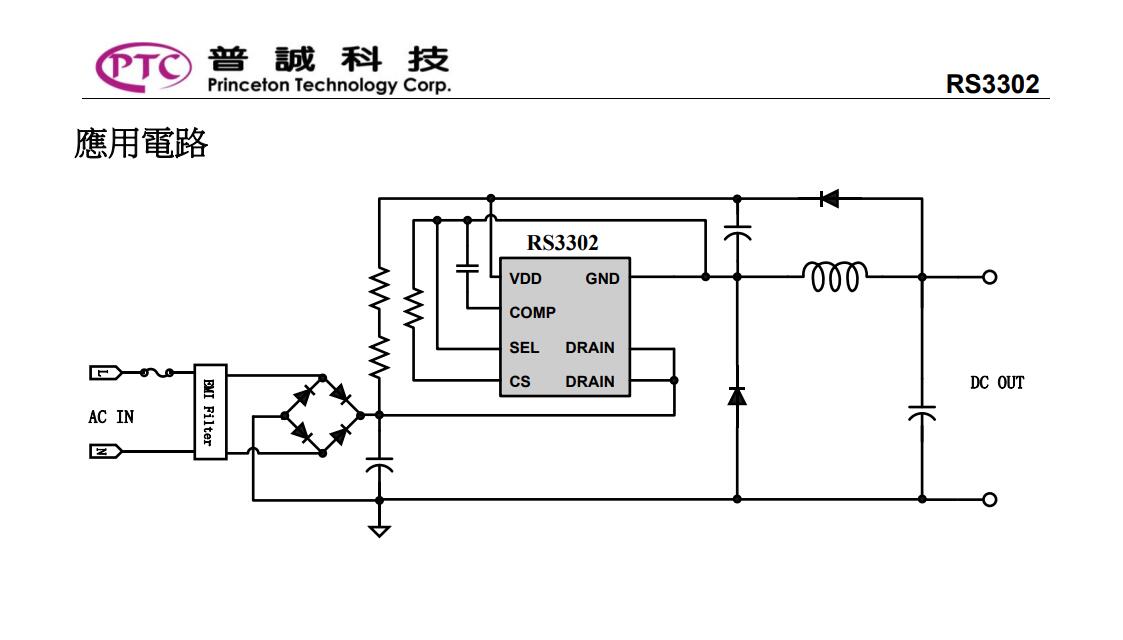

RS3302是一款高精度高性能低成本的待机电源芯片，适应于85Vac~264Vac全范围输入电压的buck和flyback应用。芯片采用电流控制模式，内部集成高压功率开关管，采用SOP-7L或DIP-7L封装。内建环路控制保-证优异的动态回应性能。通过精*确的电阻分压和内部基准电压，在全范围输入电压内可以获得精*确的12V或18V输出电压，内建频率抖动以降低EMI，极低的EMI滤波器成本。RS3302具有多重保护功能，包括逐週期电流限制，超载保护和输出短路保护，芯片供电电压欠压和过压保护，芯片过温保护等。
主要特点
● 低成本和极少的元件数量的解决方案
● 待机功耗小于100mW
● 电流模式控制
● 良好的动态回应
● 内建频率抖动以降低EMI，极低的EMI滤波器成本
● CS输入内建LEB时间
● 逐週期电流限制
● 超载保护
● 输出短路保护
● VDD欠压锁定
● VDD过压保护
● 晶片过温保护
基本应用
● 低功率AC-DC待机电源
