启臣微 CR5216 高性能离线式脉宽调制控制器

产品概述

CR5216是一款应用于小功率AC/DC充电器和电源适配器的高性能离线式脉宽调制控制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需TL431和光耦。芯片内置恒流/恒压两种控制方式。

在恒流控制时，输出电流和输出功率可以通过CS引脚的限流电阻RCS设定。在恒压控制时，内置恒压采样电路以及高精度的误差比较器基准电压保-证了芯片的高性能和高精度。此外，内置线损补偿电路保-证了从空载到满载条件下输出电压精度。芯片还具有极低的静态工作电流，芯片待机功耗低于75mW。

CR5216针对各种情况设计了一系列完善的保护措施，包括逐周期峰值电流限制、VDD过压保护、FB开路保护、输出短路保护、前沿消隐、过温保护、电源钳位和欠压锁定功能。在FB上拉电阻开路，FB下拉电阻短路，输出二极管开路或者短路，变压器绕组短路，CS引脚电阻开路等故障条件下都能有效保护，使得芯片具有更高的可靠性。

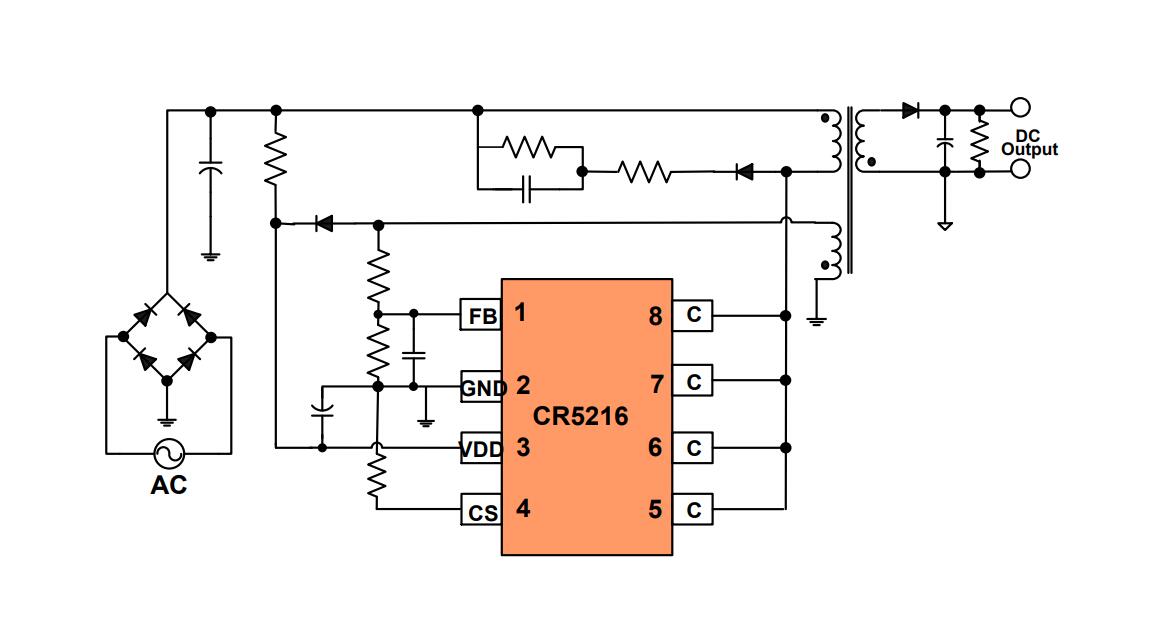

基本应用

● 小功率电源适配器

● 蜂窝电话充电器

● 圣诞灯、LED驱动器

● 替代线性调整器和RCC
