启臣微 CR5842 700V电流模式PWM控制芯片

产品概述

CR5842是一款采用700V高压启动、内置65kHz固定工作频率、超低待机功耗的电流模PWM控制芯片，适用于65W以内的全电压范围离线开关电源。轻载和无负载情况下自动进入绿色模式和Burst模式，可以有效减小电源模块的待机功耗，满足能效六级标准要求。CR5842内置了同步斜坡补偿电路，动态峰值限制电路减小了在宽电压输入时输出功率的变化；CR5842内置了多种保护功能，驱动输出采用的图腾柱和软驱动可有效降低了开关噪声，更加容易地获得良好的EMI性能。

主要特点

● 700V高压启动

● 超低待机

● 效率均衡技术、满足能效六级标准

● 内置65kHz固定PWM频率

● 内置软启动技术降低开机MOSFET功率管漏源电压应力

● 频率抖动技术改善了EMI特性

● 工作无音频噪音

● 过压保护(OVP)锁存

● 过载保护(OLP)和过温保护(OTP)自动恢复

● 内置同步斜坡补偿增强环路稳定性

● 内置前沿消隐(LEB)

● 内置动态峰值电流补偿功能，在输入85V~264V的宽电压下可实现恒定输出功率

● 外置可调输出电压过压保护功能

● 过温保护

● 4000V HBM ESD能力

● SOP-8L绿色封装

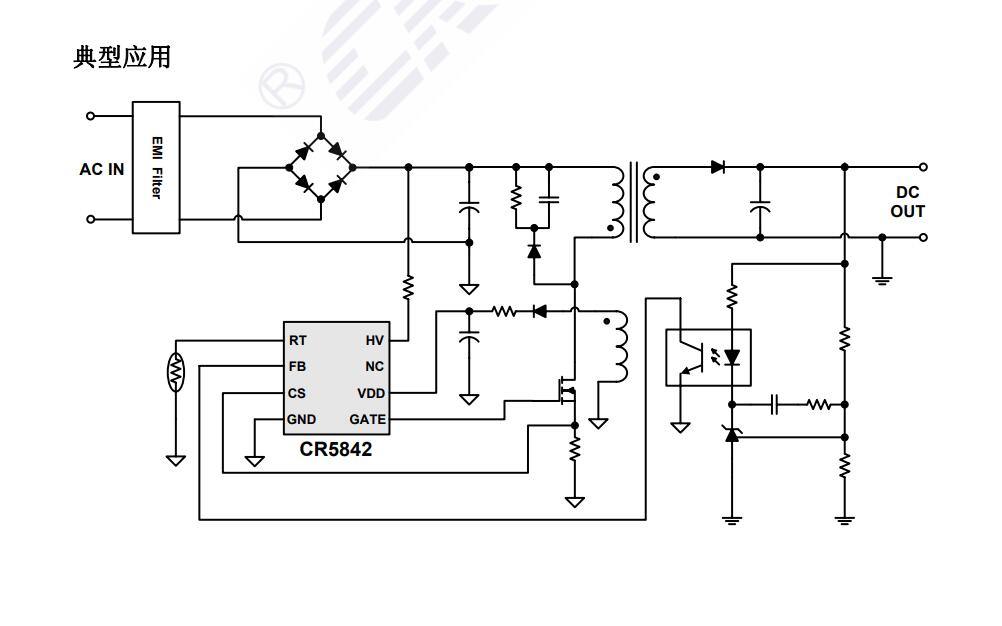

基本应用

● AC/DC电源适配器

● 电池充电器

● 开放式电源

● ATX待机电源
