INJOINIC英集芯 IP6822 无线充电发射控制芯片

概述

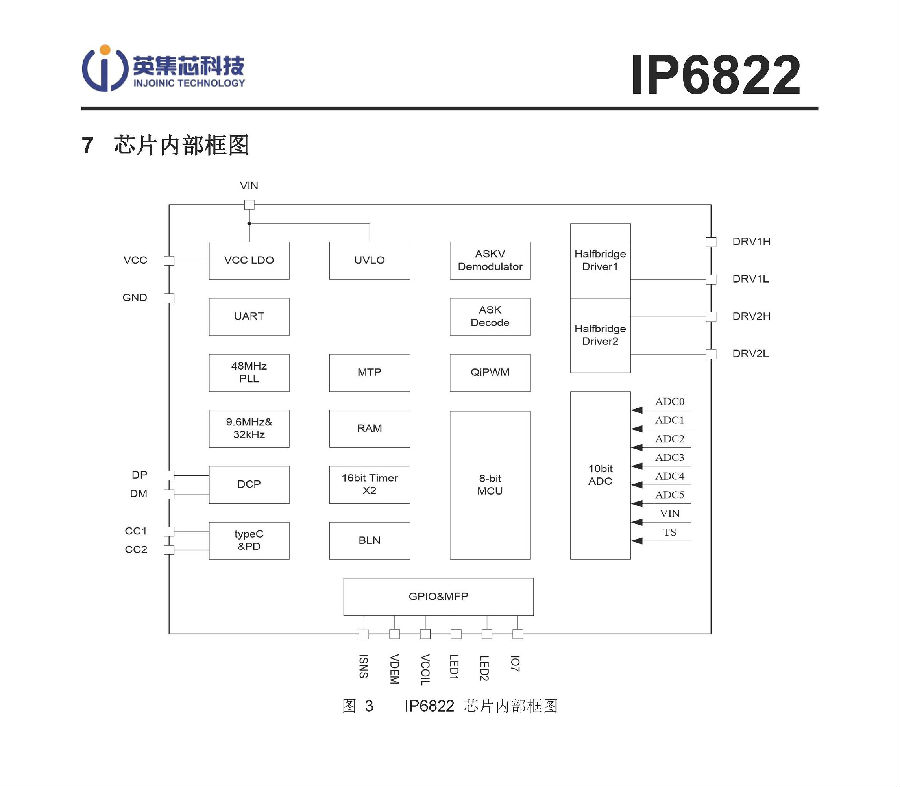

IP6822是一款高集成度，符合WPC qi标准的无线充电发射控制芯片。芯片内部集成H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源。

IP6822内置8-bit MCU和丰富的外设资源，支持协议、异物检测灵敏度、指示灯等功能定制。

IP6822采用QFN16（3mm*3mm）封装，配合外围精简的应用电路，极-大的节省了PCB占板面积，方便应用到空间紧凑的产品设计中。

特性

● 符合WPC QI标准

支持BPP、PPDE、EPP协议

● 集成2P2N H桥驱动

外加全桥功率MOS

支持5W~15W充电

● 集成ASK通讯解调模块

● 集成10bit ADC

支持空载和带载异物检测

支持NTC温度检测

支持线圈电压振幅限制

● 集成DP&DM、PD快充

支持DP/DM引脚申请适配器快充

支持PD3.0快充协议

快充电压支持5V/9V/12V档位

● 内置MTP ROM，支持固件升级

● 支持输入过压/欠压/过流保护

● 支持CBB/NPO电容

● 输入电源动态功率管理（DPM）

支持5V@500mA适配器供电

支持PC USB接口供电

● 系统功耗

工作待机功耗10mA

睡眠模式下功耗小于50uA

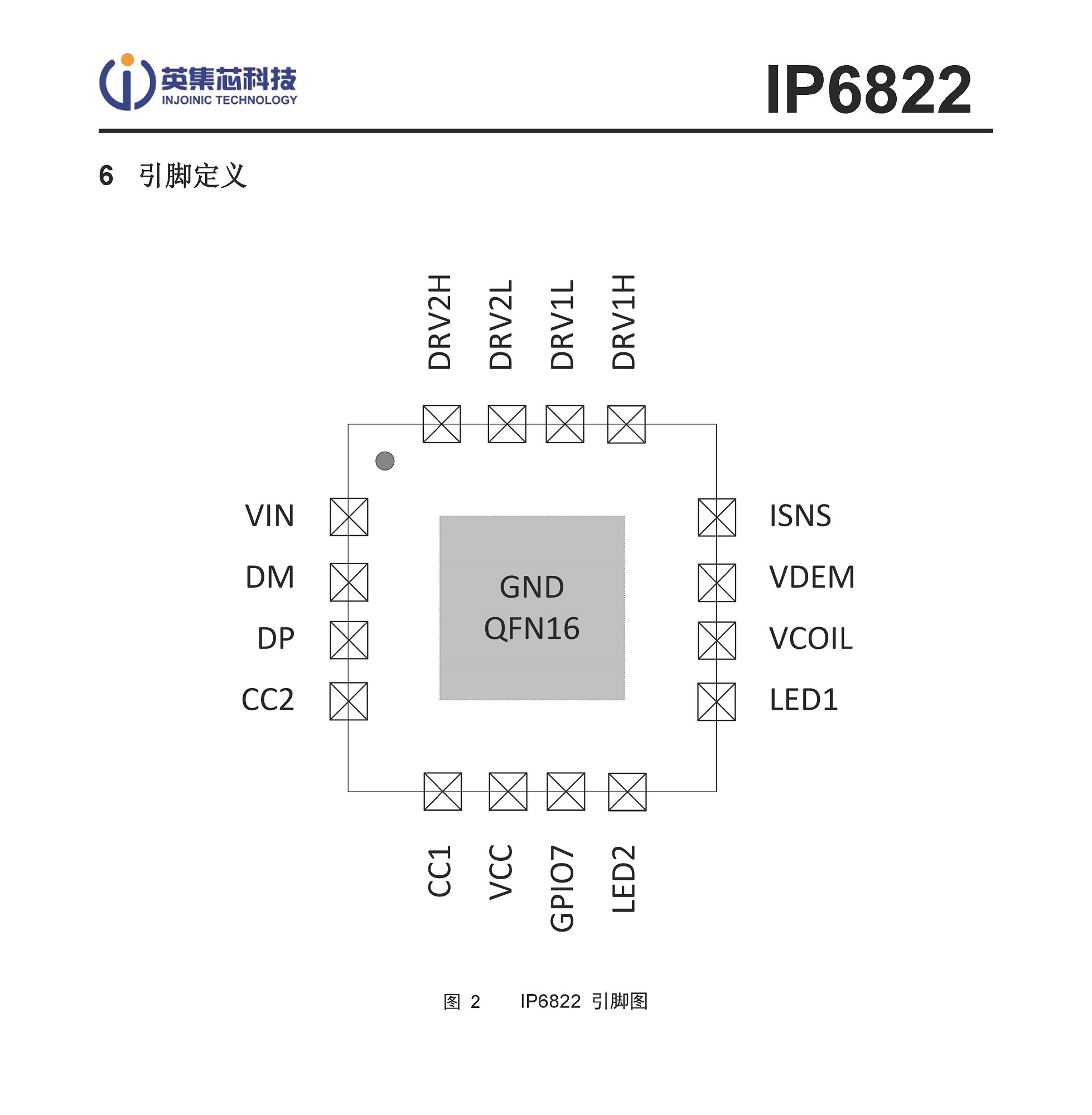

● 3mm*3mm 0.5 pith QFN16封装

应用

● 智能手机无线充电

● 智能手表无线充电
