启臣微 CR52178SF 自供电PSR-BJT功率开关芯片

产品概述

CR52178是一款外围应用电路极度简化的高性能原边检测控制的PWM开关，具有快速启动功能，启动时间更短。CR52178内部采用了多模式控制的效率均衡技术，用于减少芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保-证了芯片在批量生产过程中CC/CV输出精度，内置的全电压功率自适应补偿技术保-证了系统在全电压范围（90V~264V）内输出恒定的功率。可以工作在双绕组和三绕组应用系统下，自供电功能保-证芯片能够在任何条件下正常工作，极简的外围应用仍然能够保-证电源系统的稳定可靠工作。

CR52178集成了多种功能和保护特性，包括欠压锁定（UVLO），软启，过温保护（OTP），逐周期电流限制（OCP），FB 引脚开路和悬空保护，输出短路保护，前沿消隐等，使得芯片具有更高的可靠性。

芯片特性

●  内置快速启动省启动电阻，省FB下偏电阻，自供电省供电二极管

●  内置峰值电流检测，省电流采样电阻

●  原边检测拓扑结构，无需光耦和TL431

●  全电压范围内高精度恒压和恒流输出，可编程CC/CV模式控制路

●  内置输出线电压补偿功能

●  内置初级电感量偏差补偿功能

●  内置全电压功率自适应补偿功能

●  内置过温度保护功能

●  内置FB开路和短路保护功能

●  内置前沿消隐，逐周期过流保护

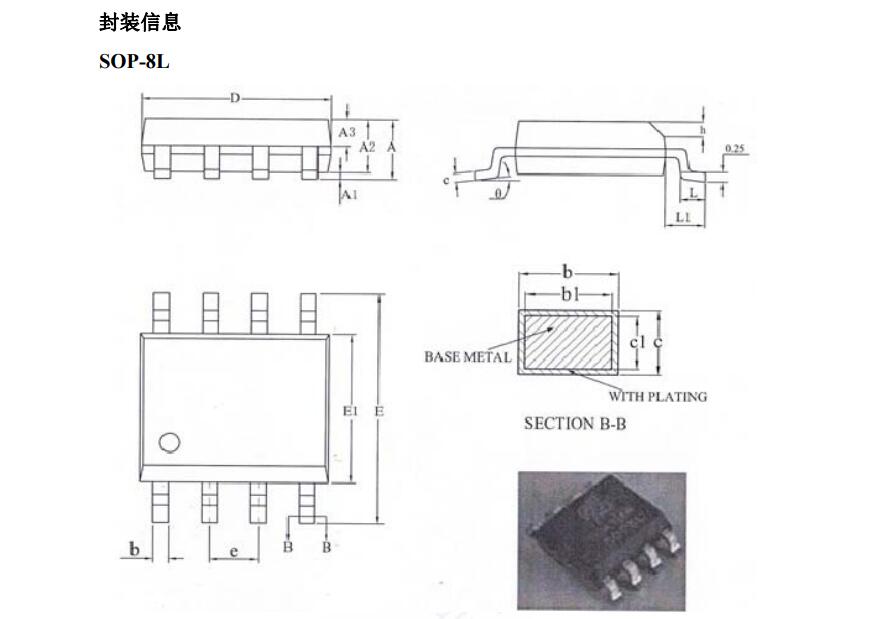

●  高功率密度封装，四引脚散热

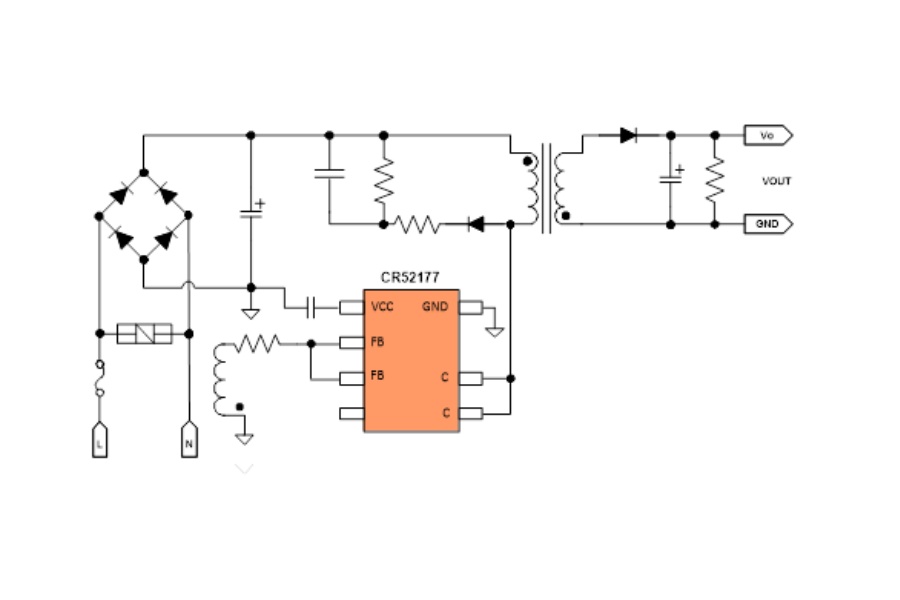

基本应用

● 小功率电源适配器

● 圣诞灯、 LED驱动器

● 蜂窝电话充电器

● 替代线性调整器和RCC
