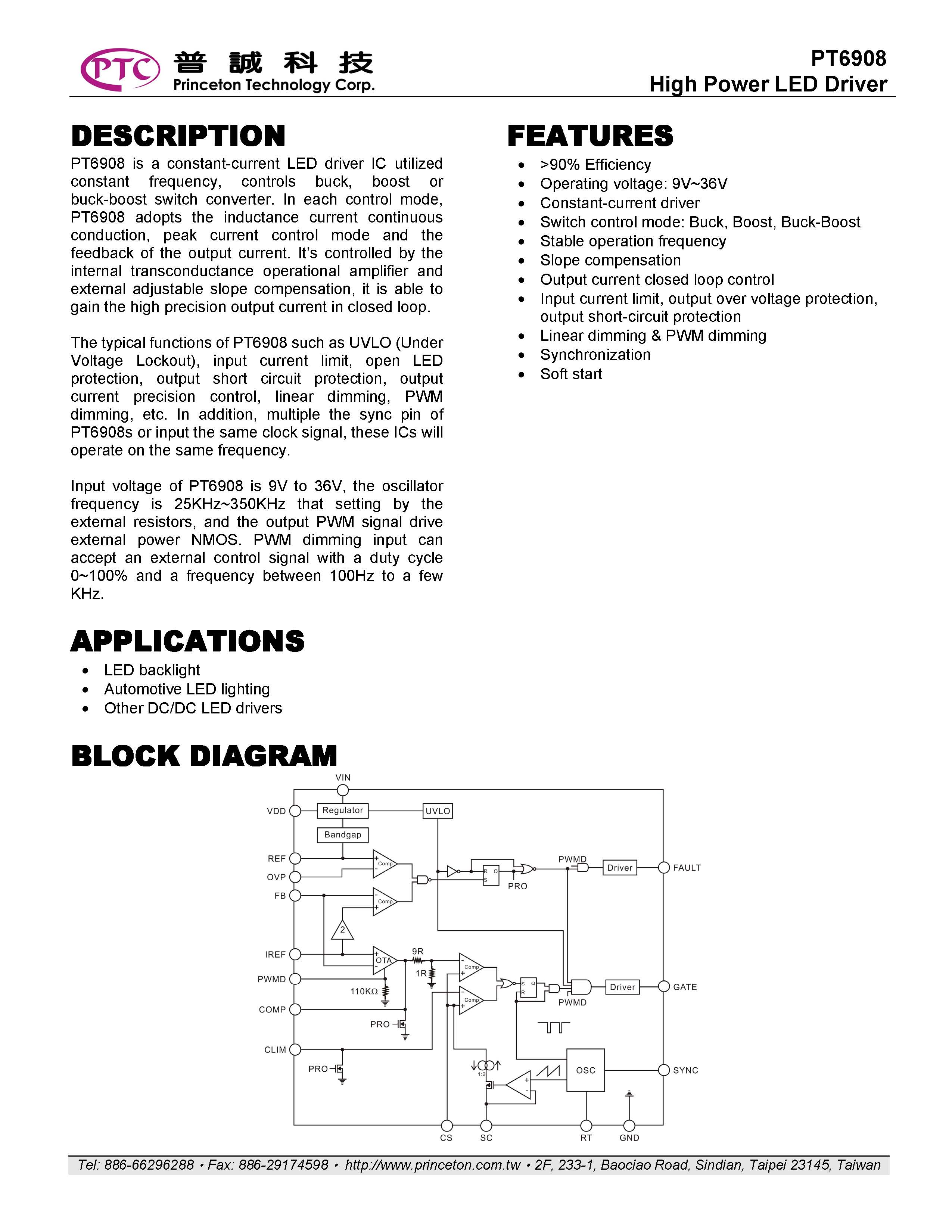

普诚LED驱动器 PT6908 采用SOP16封装
描述
PT6908是一款采用恒定频率的恒流LED驱动器IC，控制降压、升压或降压-升压开关转换器。在每种控制模式下，PT6908采用电感电流连续导通、峰值电流控制模式和输出电流反馈。它由内部跨导运算放大器和外部可调斜率补偿控制，能够在闭环中获得高精度的输出电流。
PT6908的典型功能，如UVLO（欠压锁定）、输入电流限制、LED开路保护、输出短路保护、输出电流精确控制、线性调光、PWM调光等。此外，通过多个PT6908同步引脚或输入相同的时钟信号，这些IC将在同一频率上运行。
PT6908的输入电压为9V至36V，振荡器频率为25KHz~350KHz，由外部电阻器设置，输出PWM信号驱动外部电源NMOS。PWM调光输入可以接受占空比为0~100％、频率在100Hz到几KHz之间的外部控制信号。
特征
● 效率>90%
● 工作电压：9V~36V
● 恒流驱动器
● 开关控制模式：降压、升压、降压-升压
● 稳定的运行频率
● 坡度补偿
● 输出电流闭环控制
● 输入电流限制、输出过压保护
● 输出短路保护
● 线性调光和PWM调光
● 同步
● 软启动
应用
● LED背光
● 汽车LED照明
● 其他DC/DC LED驱动器
