致新科技 G509H02NT11G 集成电源开关芯片

概述

G509是一款集成电源开关，适用于自供电和总线供电的通用串行总线（USB）应用。G509xxxxT11G和G509x25DTB1G为67mΩ RDS（ON）。此外，G509N02DT73G为120mΩ RDS（ON）。此外，G509x3xDxx1G为37mΩ RDS（ON）。

一些保护功能包括电流限制和热关闭，以防止在连续重负载或短路发生时，由于功耗增加而导致的灾难性开关故障。内置电荷泵用于驱动无寄生体二极管的N沟道MOSFET，以消除开关断电时流过开关的任何反向电流。当输出电压高于输入电压时，电源开关由内部输出反向保护比较器关闭。

OC是一种漏极开路输出报告过电流或过温事件，具有典型的9ms deglitch超时时间。

功能

● 67mΩ 高边MOSFET（G509xxxxT11G，G509x1SDTB1G）

● 120mΩ 高边MOSFET（G509N02DT73G）

● 37mΩ 高边MOSFET（G509x3xDxx1G）

● 有9个版本的电流限制可折叠。

● 工作范围：2.7V至5.5V

● 2mS典型上升时间

● 快速过电流响应1.5μs（典型）

● 欠压锁定

● 130μA静态电源电流

● 1μA zui大关闭电源电流

● 逻辑电平启用引脚。可用于Active-High、Active Low或Enable Selection版本

● 断电时无反向电流

● 无故障漏极过电流标志输出(OC)

● 可带或不带输出停机下拉电阻器

● 电源接通时的输出反向保护

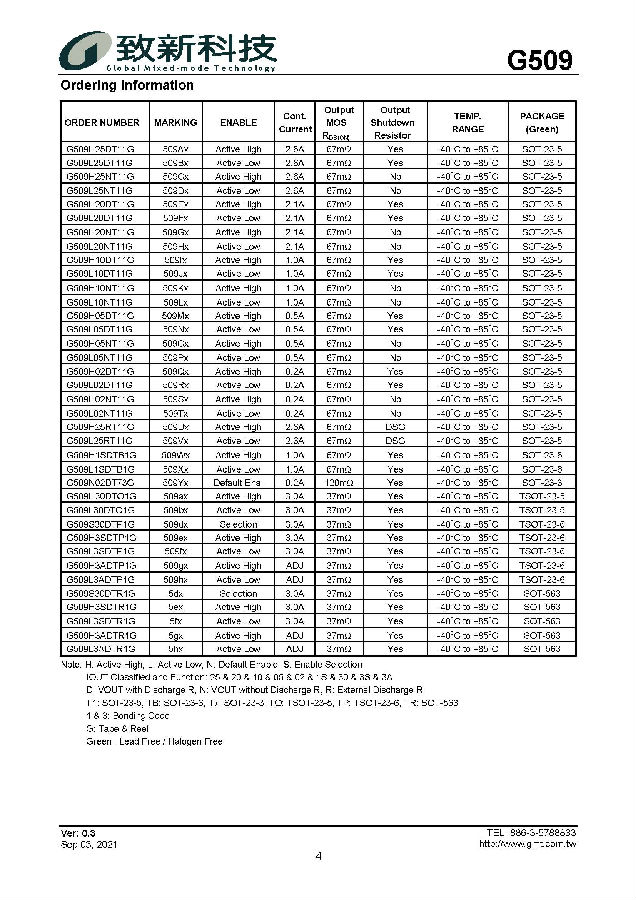

● G509xxxxT11G SOT-23-5封装

● G509x25DTB1G SOT-23-6封装

● G509N02DT73G SOT-23-3封装

● G509x30DTO1G TSOT-23-5封装

● G509xxxDTP1G TSOT-23-6封装

● G509xxxDTR1G SOT-563封装

● UL 2367识别文件编号：E232223

● IEC 62368-1认证

应用

● 高压侧电源保护开关

● USB电源管理

● USB主机和自供电集线器

● USB总线供电集线器

● 热插拔电源

● 蓄电池充电器电路
