产品详情

致新电源开关芯片 G509H10DTP1G 原厂原装

概述

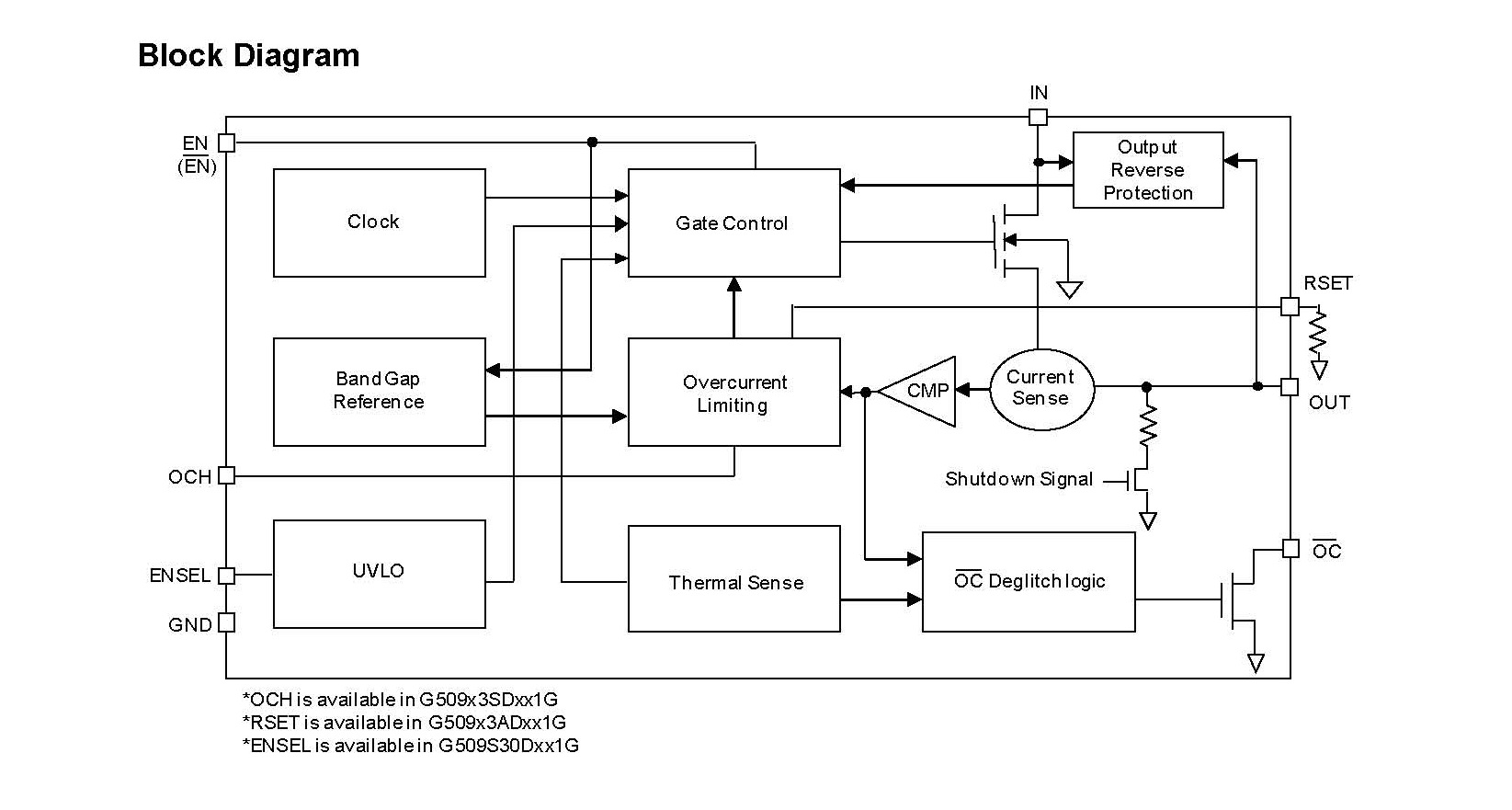

G509是一款集成电源开关，适用于自供电和总线供电的通用串行总线（USB）应用。G509xxxxT11G和G509x25DTB1G为67mΩ RDS（ON）。此外，G509N02DT73G为120mΩ RDS（ON）。此外，G509x3xDxx1G为37mΩ RDS（ON）。

一些保护功能包括电流限制和热关闭，以防止在连续重负载或短路发生时，由于功耗增加而导致的灾难性开关故障。内置电荷泵用于驱动无寄生体二极管的N沟道MOSFET，以消除开关断电时流过开关的任何反向电流。当输出电压高于输入电压时，电源开关由内部输出反向保护比较器关闭。

OC是一种漏极开路输出报告过电流或过温事件，具有典型的9ms deglitch超时时间。

应用

高压侧电源保护开关

USB电源管理

USB主机和自供电集线器

USB总线供电集线器

热插拔电源

蓄电池充电器电路
