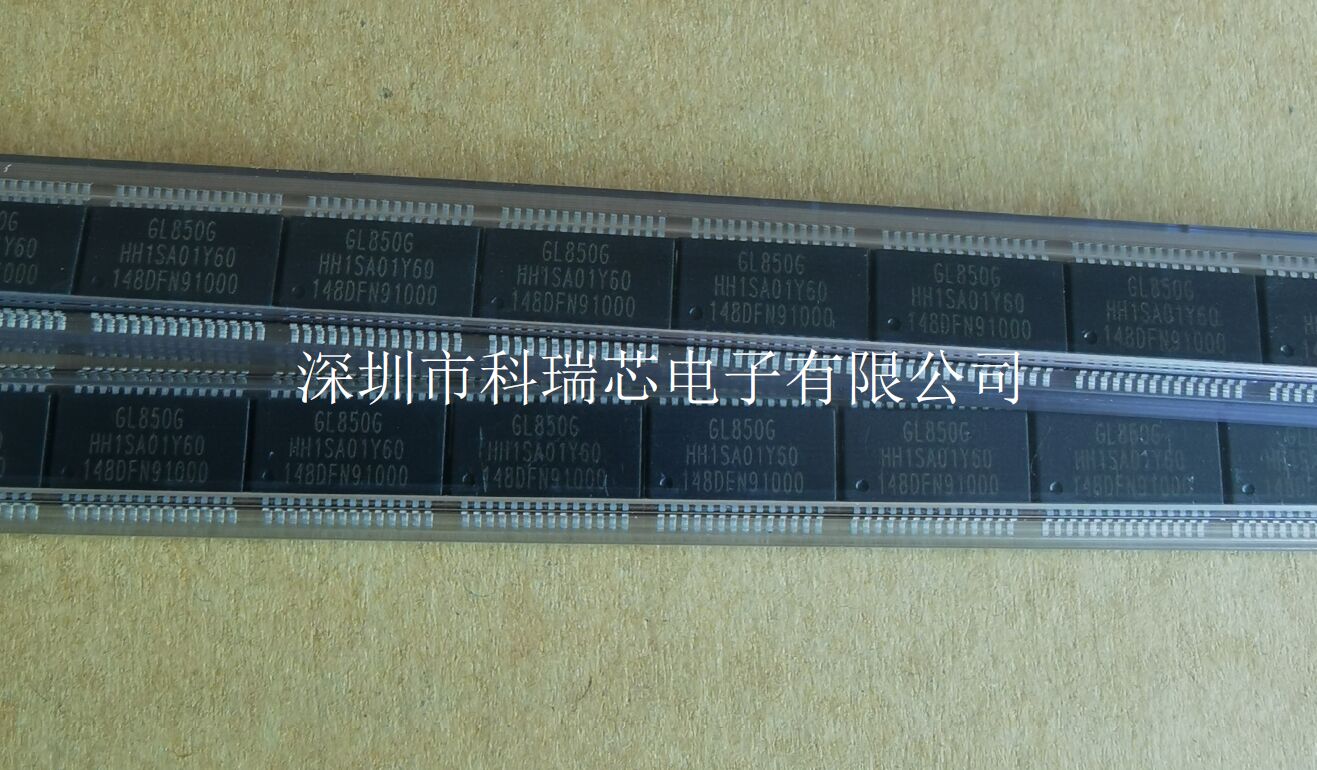

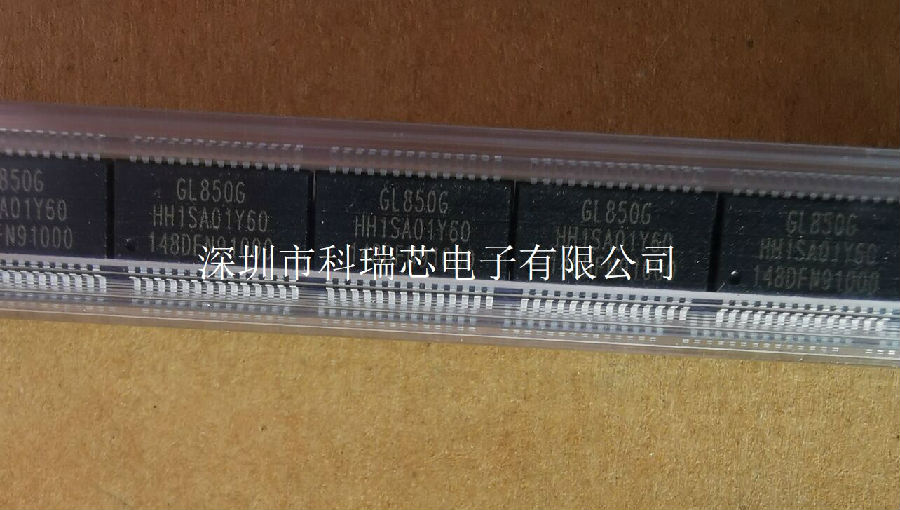

创惟科技 GL850G-HHY22 高级版本集线器解决方案

特性
符合USB规范修订2.0
通过I/O引脚配置支持4/3/2下行端口
上行端口支持HS和FS两种速率
下行端口支持HS、FS和LS (low-speed)流量
1个控制管道(端点0,64字节数据有效载荷)和1个中断管道(端点1,1字节数据有效载荷)
向后兼容USB规范修订1.1
片上8位微处理器
RISC-like架构
USB优化指令集
性能:6 MIPS @ 12MHz
64字节RAM和2K掩码ROM
支持自定义PID, VID通过读取外部EEPROM
支持通过读取外部EEPROM进行下行端口配置
单事务翻译(STT)
单个TT为所有下游端口设备共享相同的TT控制逻辑。这是TT zui具成本效益的解决方案。multi TT为每个下行端口提供单独的TT控制逻辑。这是USB 2.0集线器的性能更好的选择。更多详细信息请参考GL852G数据表。
集成USB 2.0收发器
内置上游1.5KΩ上拉和下游15KΩ下拉
嵌入串行电阻USB信号
符合母线电源要求
自动切换自供电和母线供电模式
通过I/O引脚配置支持复合设备(下游端口不可移动)
可配置的不可移动设备支持
内置锁相环支持外部12 MHz晶体/振荡器时钟输入
内置5V至3.3V稳压器
低功耗
改善输出驱动器与回转速率控制，以减少电磁干扰
内部掉电检测，ESD恢复
每个下行接口支持双色状态指示灯，自动和手动模式符合USB规范2.0版本(SSOP 28包不支持)
支持单独和组模式的电源管理和下游端口过流检测(SSOP 28包不支持单独模式)
电源使能引脚支持低/高使能电源开关。(GL850G-22 SSOP28封装不支持电源开关)
可选27/ 48mhz振荡器时钟输入(不支持QFN28 / sssop28封装)
下行口数可以通过GPIO配置，不需要外接EEPROM
可用封装类型:48引脚LQFP, 28引脚QFN和28引脚SSOP(全功能仅48引脚)
