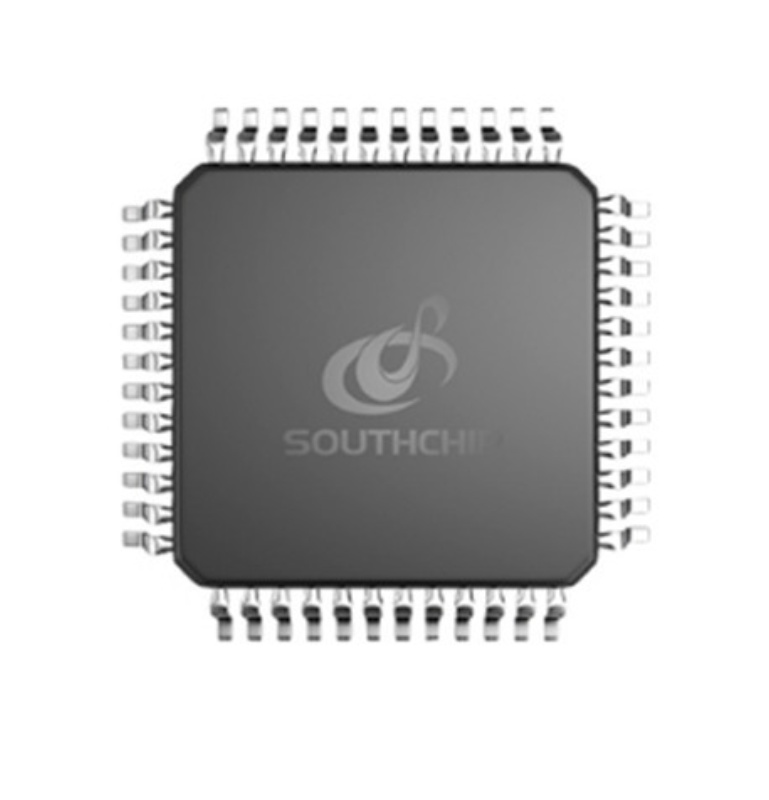

SOUTHCHIP南芯 SC2156A 快速充电控制器芯片

特征

●USB Type-C

支持Type-C DFP协议

可配置电阻器RP

●USB电源传输

支持DFP/UFP/DRP USB PD 3.0

硬件BMC发射机和接收机

全功能物理层

硬件CRC

硬件重置

集成PD 3.0协议引擎

集成VCONN，支持电子营销SOP

●DPDM快速充电接口

集成固件控制的DPDM接口

支持苹果充电、BC1.2、DCP、HVDCP、FC、AFC、FCP、SCP、VOOC、UART、I2C等专有充电协议

●电源

工作范围广：3.3V至22V（26V耐受）

集成可编程反馈补偿

●MCU子系统

集成32位高性能MCU内核

24kByte OTP和2kByte RAM

支持I2C接口和多个I/O

支持睡眠模式

●模拟块

双DAC用于电压调节和电流调节

10位ADC，用于监测电压/电流/其他信号

集成电流感测放大器

集成NMOS栅极驱动器***隔离MOS两侧集成VBUS放电路径

集成温度感应模块

●保护

片上OVP、UVP、SCP、VCONN OVP、VCONN OCP、VCONNSCP、OTP、DPDM OVP、CC OVP

VBUS至CC/DPDM短路保护

GND至CC/DPDM短路保护

●包装

16针QFN，4mm x 4mm x 0.75mm

应用

●墙壁适配器

●旅行适配器
