产品详情

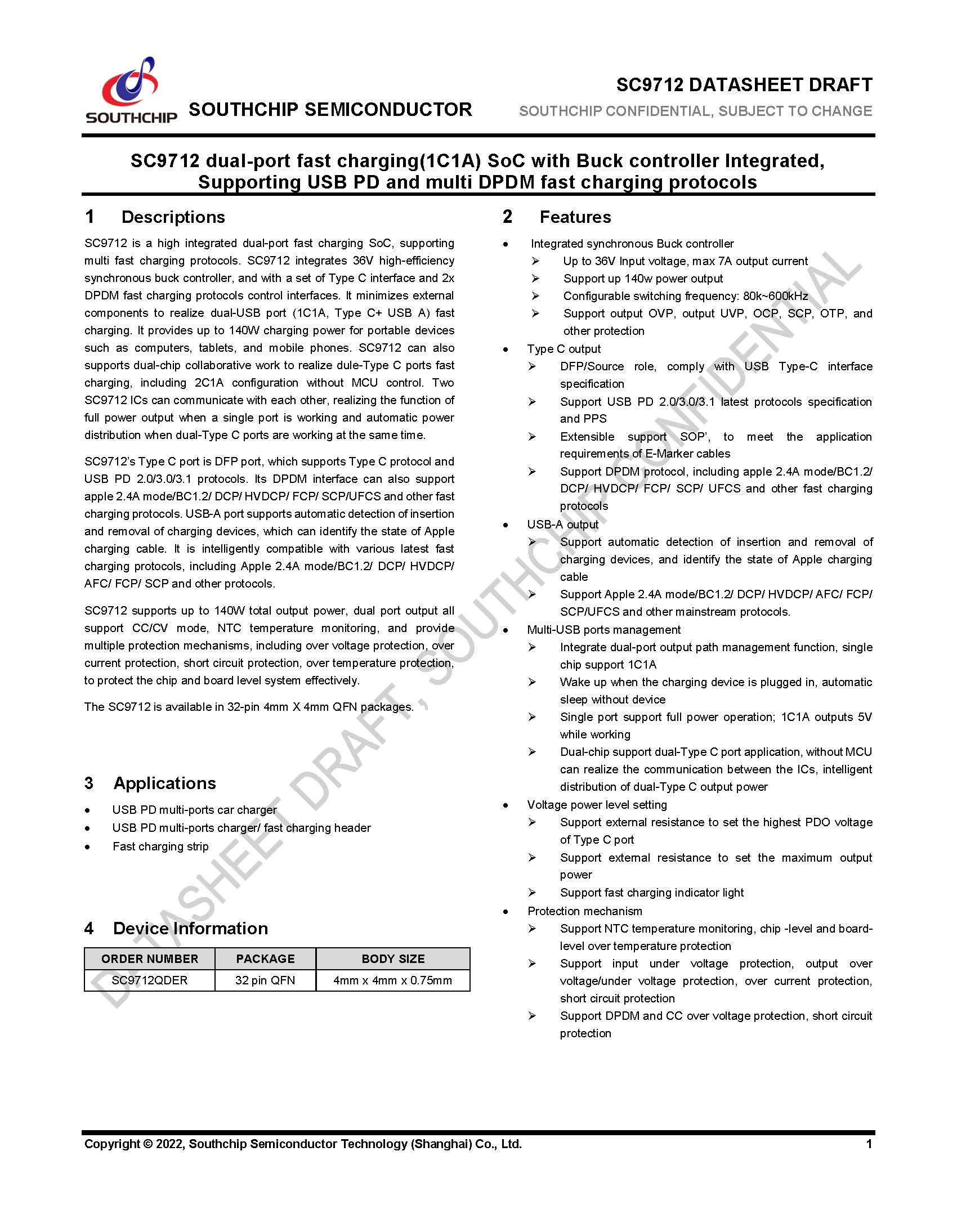

南芯双端口快充方案 SC9712B 采用QFN-32封装

特征

●集成同步降压控制器

高达36V输入电压，最大7A输出电流

支持高达140w的功率输出

可配置开关频率：80k~600kHz

支持输出OVP、输出UVP、OCP、SCP、OTP等保护

●C型输出

DFP/源角色，符合USB Type-C接口规范

支持USB PD 2.0/3.0/3.1最新协议规范和PPS

可扩展的支持SOP，以满足E-Marker电缆的应用要求

支持DPDM协议，包括苹果2.4A模式/BC1.2/DCP/HVDCP/FCP/SCP/UFCS等快速充电协议

●USB-A输出

支持自动检测充电设备的插入和拔出，并识别苹果充电线的状态

支持苹果2.4A模式/BC1.2/DCP/HVDCP/AFC/FCP/SCP/UFCS等主流协议。

●多USB端口管理

集成双端口输出路径管理功能，单芯片支持1C1A

充电设备插入时唤醒，无需设备自动休眠

单端口支持全功率运行；1C1A工作时输出5V

双芯片支持双Type C端口应用，无需MCU即可实现IC之间的通信，智能分配双Type C输出功率

●电压功率电平设置

支持外部电阻设置C型端口的最高PDO电压

支持外部电阻设置最大输出功率

支持快速充电指示灯

●保护机制

支持NTC温度监测，芯片级和板级过温保护

支持输入过压保护、输出过压/欠压保护、过流保护、短路保护

支持DPDM和CC过压保护、短路保护

应用

●USB PD多端口车载充电器

●USB PD多端口充电器/快速充电头

●快速充电条
