产品详情

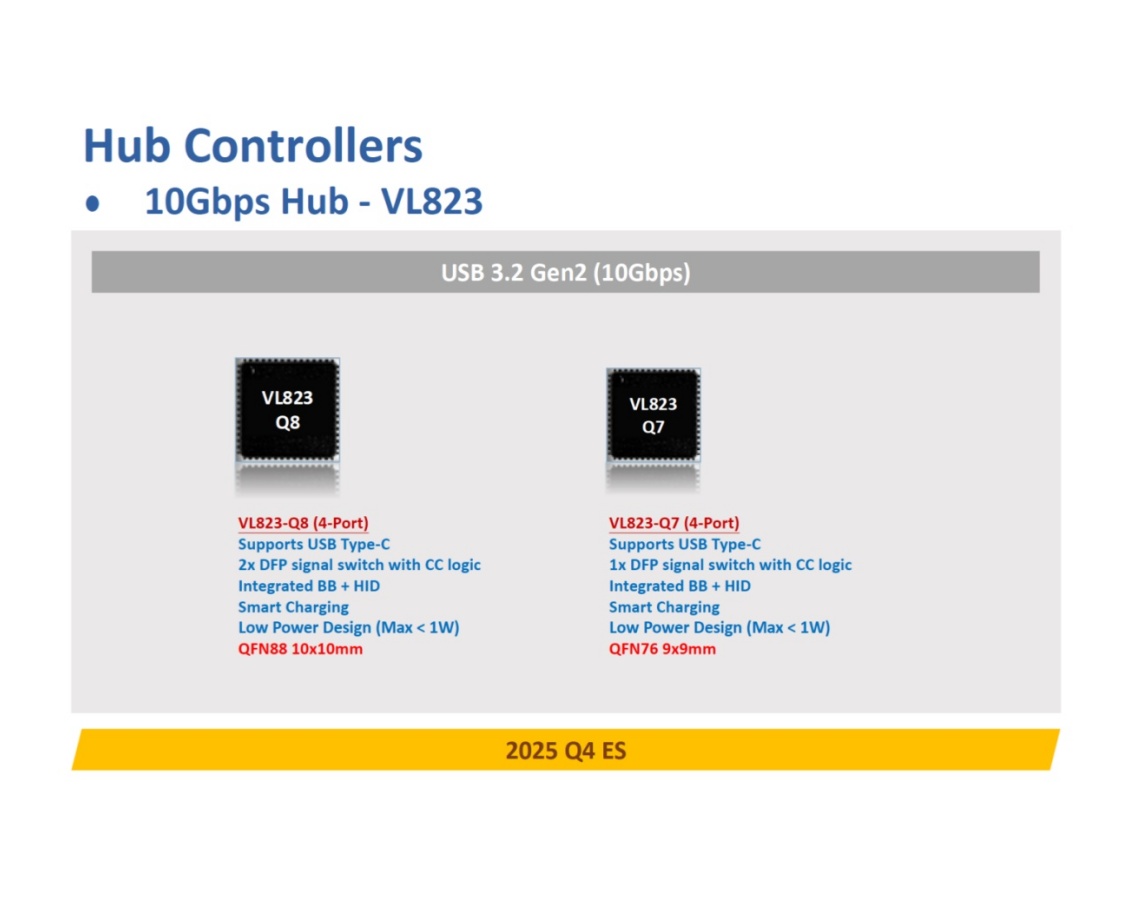

威盛集线器控制芯片——VL823-Q8 科瑞芯供应

特征

● USB 3.1兼容

符合通用串行总线3.1规范

SuperSpeed Plus USB (usb3.1 Gen 2)

符合通用串行总线2.0规范

USB 2.0集线器支持MTT

支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed设备的任意组合同时运行

支持USB电源管理、Ux状态、选择性挂起、功能挂起等USB省电特性

内部USB PHY采用先-进的CMOS工艺，低功耗

● USB Type-C 1.0 Rev 1.2兼容

兼容USB Type-C规格Rev 1.3

VL823-Q8:集成10Gbps Mux的UFP和2x DFP

需要外部CC逻辑控制器用于方向检测/Vconn(如VP246或VP225)

额外的USB-C DFP支持需要单独的CC Logic和Mux

● 集成的USB设备

USB公告牌类1.21设备

实现为USB 2.0虚拟设备

可配置行为-在必要时暴露/始终存在/禁用

USB HID类设备

作为USB 2.0虚拟设备实现，方便FW更新或媒体控制按钮

● 可配置的行为

始终存在/禁用全边带信号支持

支持对所有端口进行任意组合的单独或组态过流

支持PWM LED状态灯

SPI固件接口。

可通过USB升级固件

● 全-面的USB电池充电支持

支持USB电池充电规格v1.2 (SDP, CDP, DCP)

支持供应商特定的收费模式。苹果2.4A，三星等。

支持YD/T 1591-2009

当系统处于挂起、关机或断开状态时，支持单机充电

DFPs的任何组合都可以配置为支持USB电池充电

● 驱动和封装

需要输入3.3V和1.05V

引脚兼容VL820 / VL819

25兆赫晶体
