产品详情

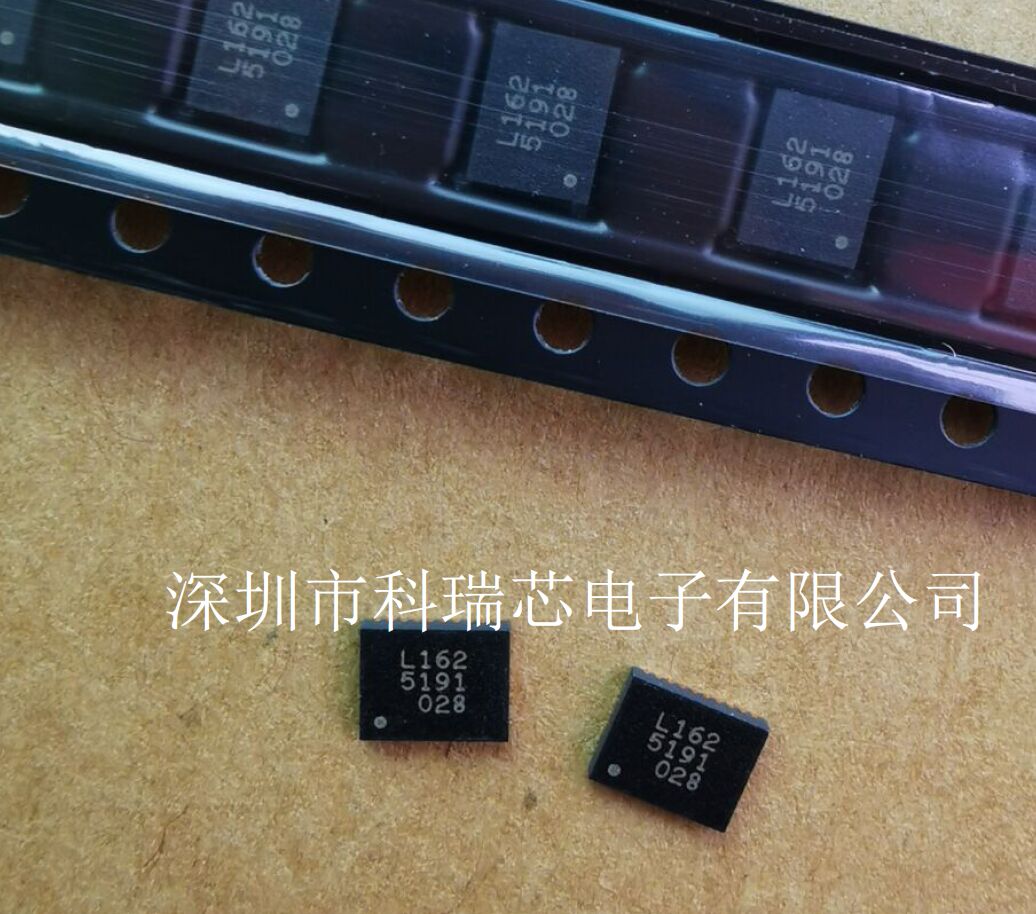

威盛VL162S——低功耗USB Type-C数据交换机

产品特点

■ 4:2个10Gbps USB Type-C数据交换机

■ 支持高达10Gbps

■ 2个差分信道，2:1 MUX/DeMUX

■ 兼容10Gbps USB3.1 Gen2

■ 低功耗，设备模式下6mW有效

■ 支持2.0V的高直流共模电压

■ 28针QFN 3.5 x 4.5mm封装

■ ESD>2.5kV，CDM>500V

■ 无铅（Pb），符合RoHS标准

■ 多路复用器/多路分用器

- 插入损耗：

典型值为1.4dB@5GHz。

典型值为8GHz时为1.95dB。

典型值为10GHz时为2.25dB。

- 回程损失：

典型值为20dB@5GHz。

典型值为8GHz时20dB。

典型值为18dB@10GHz。

- 串扰隔离：

典型值为50dB@5GHz。

47dB@8GHz典型值。

典型频率为10GHz时为45dB。

- 关闭隔离：

典型值为5GHz时22dB。

典型值为8GHz时19dB。

典型值为16dB@10GHz。

■ CC功能

- 定义角色：设备（UFP，默认）或主机（DFP）

- 插头方向：是否翻转，控制开关SEL

- （UFP）电流能力检测：3.0A、1.5-A或0.9A

- （UFP）路

- （DFP）Rp（或Ip），Vconn SW（如果Ra）

- （DFP）VBUS_EN打开主机VBUS软件

■ Vconn

- 5V，功率1.5W

■ Vconn

- 5V，功率1.5W，电流380mA

- 过电流保护
