单节锂方案CN3761上海如韵4A单节锂电池充电管理集成电路

        CN3761是PWM降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管

理，具有封装外形小，外围元器件少和使用简单等优点。CN3761具有涓流，恒流和恒压充电

模式，非常适合锂电池充电管理。在恒压充电模式，CN3761将电池电压调制在4.2V，也可以

通过一个外部的电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度

放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3761用所设置的恒流充

电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低

到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的

95.5%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3761自

动进入睡眠模式。其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

CN3761 采用10 管脚SSOP 封装。

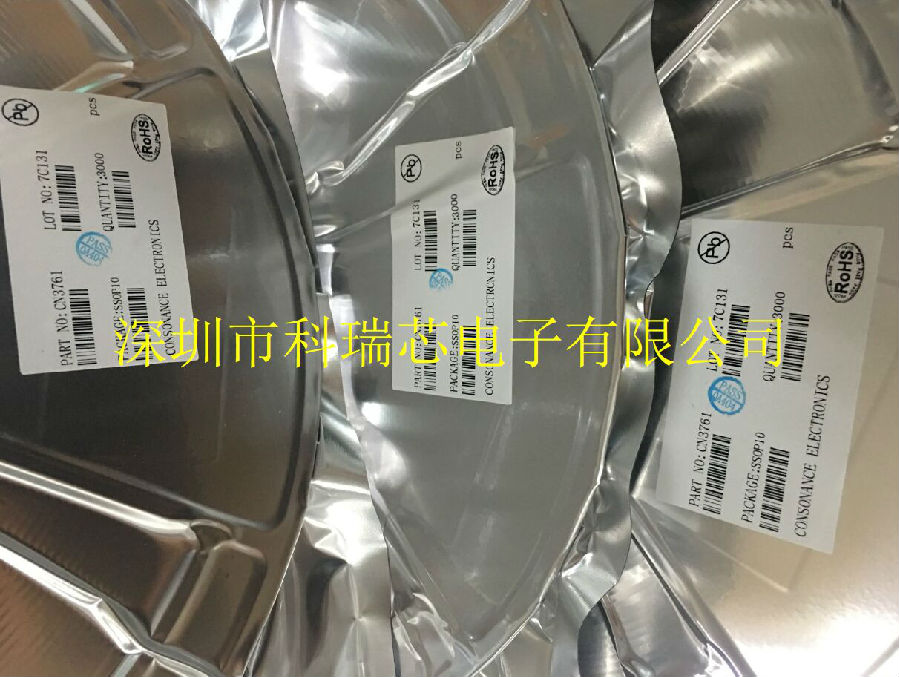

产品实拍图：

CN3761 产品特点：
