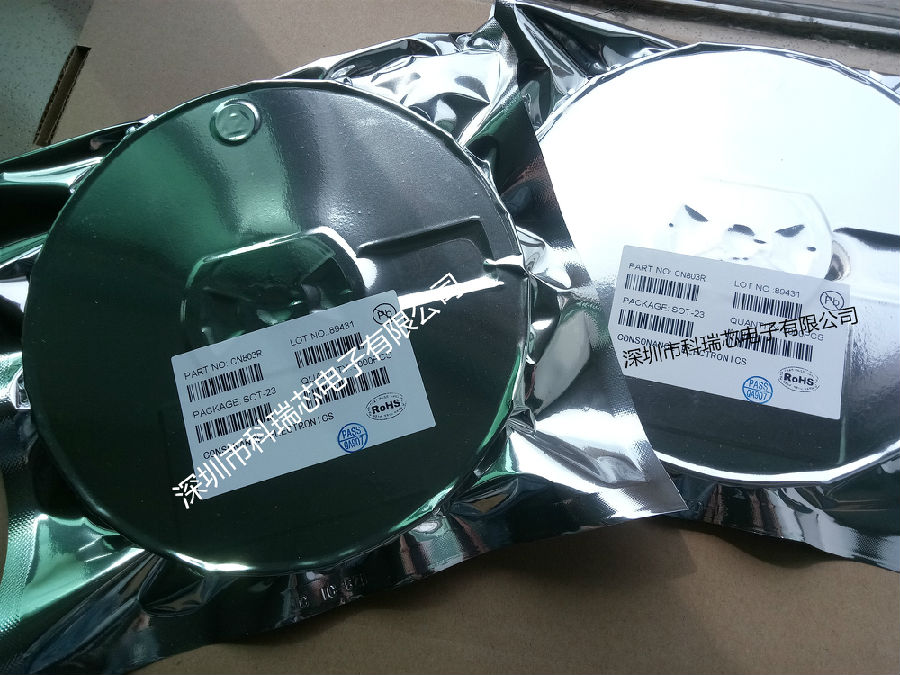

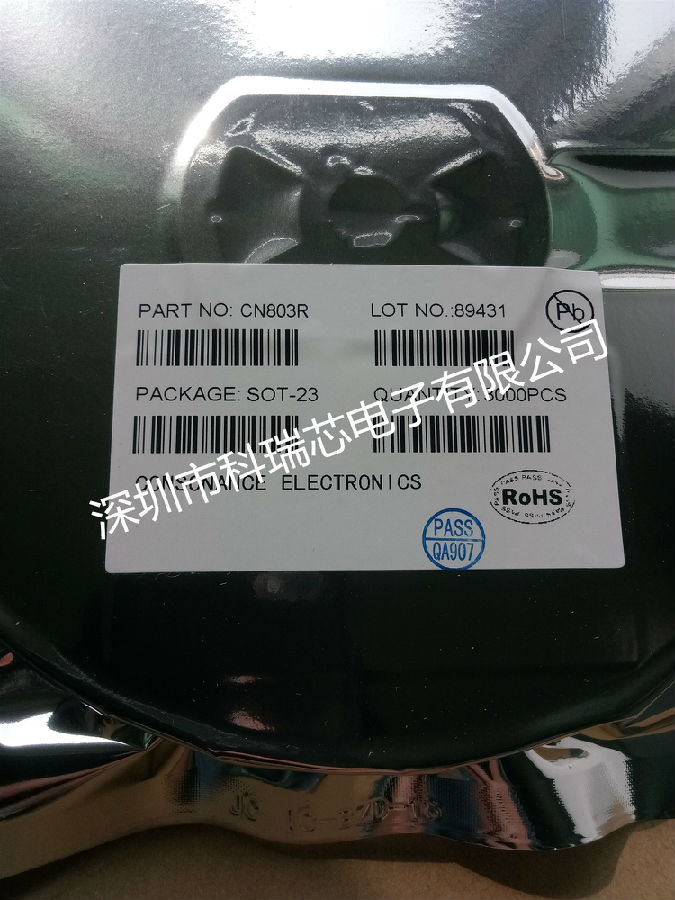

上海如韵授权代理CN803R极低功耗微处理器复位电路，深圳市现货供应，

保证原装正品，假一罚十

     CN803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电

路不需要外围器件,从而提高了系统的可靠性，降低了系统的本。本系列电路在被监测的电源电

压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在

至少140毫秒的时间内复位信号还将维持有效。CN803提供漏极开路复位输出，CN809/810提

供CMOS复位输出。CN803的漏极开路输出需要一个上拉电阻，此电阻可以被连接到VCC或

VCC以外的其它电源。CN803/809的复位输出为低有效，CN810的复位输出为高有效。在设计

上保证短时间的电源突降不会影响复位输出。在整个温度范围内,当电源电压低至1.15V时仍能

保证可靠输出。本系列器件采用3个管脚和5个管脚的SOT23封装。

产品特性：

• 精确的复位阈值：±2.5%

• 复位阈值从2.1V到5.0V，每0.1V一档

• 提供两种复位输出　

• 漏极开路输出 (CN803)　

• CMOS输出 (CN809/810)最小140ms的复位脉冲宽度

• 低工作电流：3.3V时典型值1.6μA

• 复位信号在电源电压低至1.15V时仍能维持可靠输出

• 对短时间电源突降的过滤功能工作温度范围：－40°C to +85°C

• 采用SOT23-3和SOT23-5封装
