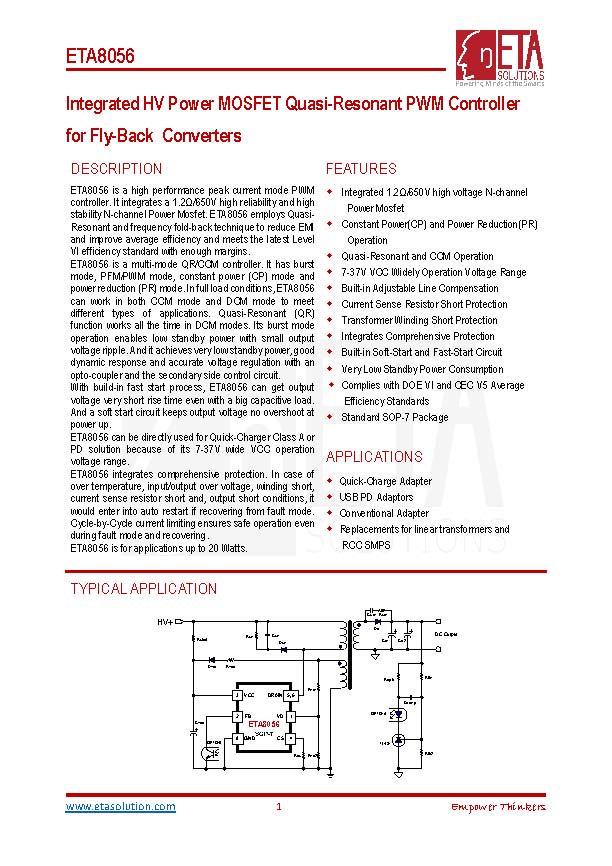

钰泰ETA8056S7A，用于反激变换器的集成高压功率MOSFET准谐振PWM控制器，采用SOP-7封装，可应用在快速充电适配器、USB PD适配器、常规适配器、更换线性变压器和RCC SMPS。

描述

ETA8056是一款高性能峰值电流模式PWM控制器。它集成了1.2Ω/650V高可靠性和高稳定性的N沟道功率Mosfet。ETA8056采用准谐振和频率折返技术来减少电磁干扰，提高平均效率，并满足最新的VI级效率标准，留有足够的余量。

ETA8056是一种多模式QR/CCM控制器。它具有突发模式、PFM/PWM模式、恒功率（CP）模式和功率降低（PR）模式。在满载条件下，ETA8056可以在CCM模式和DCM模式下工作，以满足不同类型的应用。准谐振（QR）功能在DCM模式下始终工作。其突发模式操作可实现低待机功率和小输出电压纹波。它通过光耦合器和次级侧控制电路实现了非常低的待机功率、良好的动态响应和精确的电压调节。通过内置快速启动过程，ETA8056即使在大电容负载的情况下也可以获得非常短的输出电压上升时间。软启动电路使输出电压在通电时不会过冲。

ETA8056可直接用于快速充电器A类或PD解决方案，因为其7-37V宽VCC工作电压范围。

ETA8056集成了全面保护。如果出现超温、输入/输出过压、绕组短路、电流感测电阻器短路和输出短路的情况，如果从故障模式中恢复，它将进入自动重启。逐周期限流确保即使在故障模式和恢复期间也能安全运行。

ETA8056适用于功率高达20瓦的应用。

特点

● 集成1.2Ω/650V高压N沟道功率Mosfet

● 恒功率 (CP) 和功率降低 (PR) 运行

● 准谐振和CCM操作

● 7-37V VCC宽工作电压范围

● 内置可调线路补偿

● 电流检测电阻短路保护

● 变压器绕组短路保护

● 集成全-面保护

● 内置软启动和快速启动电路

● 极低的待机功耗

● 符合DOE VI和CEC V5平均效率标准

● 标准SOP-7封装
