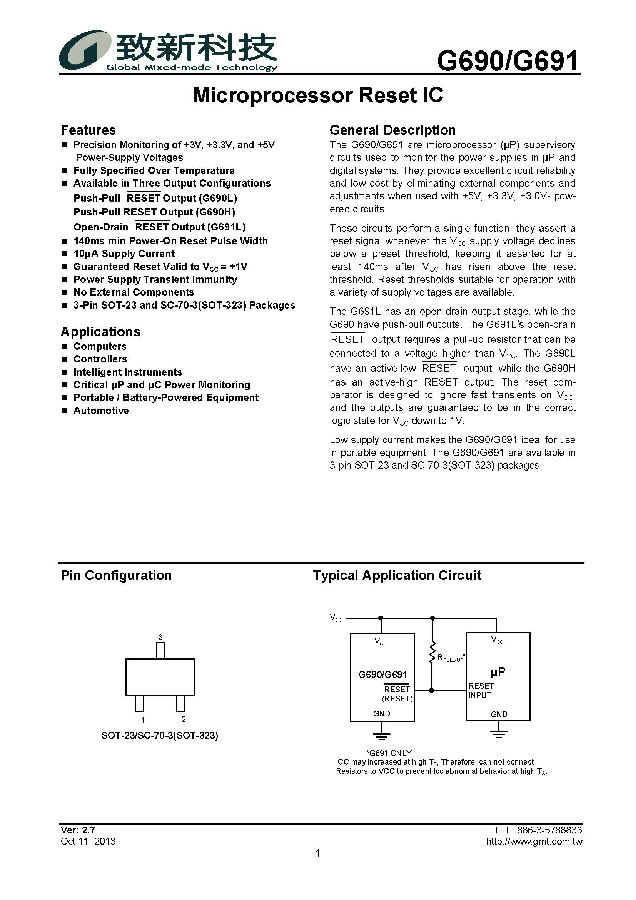

G690L293T71Uf是微处理器（μP）监控电路，用于监控μP和数字系统中的电源，采用SOT-23封装

一般说明

G690/G691是微处理器（μP）监控电路，用于监控μP和数字系统中的电源。当与+5V、+3.3V、+3.0V供电的电路一起使用时，它们通过消除外部组件和调整来提供出色的电路可靠性和低成本。

这些电路执行单一功能：每当VCC电源电压降至预设阈值以下时，它们都会发出复位信号，并在VCC升至复位阈值以上后至少140毫秒内保持该信号。适用于各种电源电压操作的重置阈值可用。

G691L具有开漏输出级，而G690具有推挽输出。G691L的漏极开路复位输出需要一个上拉电阻器，该电阻器可以连接到高于VCC的电压。G690L具有低有效复位输出，而G690H具有高有效复位输出。复位比较器被设计为忽略VCC上的快速瞬变，并且输出保证在VCC低至1V的情况下处于正确的逻辑状态。低电源电流使G690/G691成为便携式设备的理想选择。

G690/G691提供3引脚SOT-23和SC-70-3（SOT-323）封装。

特征

■ +3V、+3.3V和+5V的精确监测

■ 电源电压

■ 完全指定超温

■ 提供三种输出配置

■ 推拉复位输出（G690L）

■ 推拉复位输出（G690H）

■ 开路漏极复位输出（G691L）

■ 最小通电复位脉冲宽度140ms

■ 10μA电源电流

■ 保证复位有效至VCC=+1V

■ 电源瞬态抗扰度

■ 无外部组件

■ 3引脚SOT-23和SC-70-3（SOT-323）封装

应用

■ 计算机

■ 控制器

■ 智能仪器

■ 临界μP和μC功率监测

■ 便携式/电池供电设备

■ 汽车
