创惟科技GL854G-MSG10——高级7端口集线器解决方案，可应用在UMPC/MID，主板板载应用程序、消费类电子产品内置集线器应用程序、监视器内置集线器、嵌入式系统、轮毂复合应用。

概述

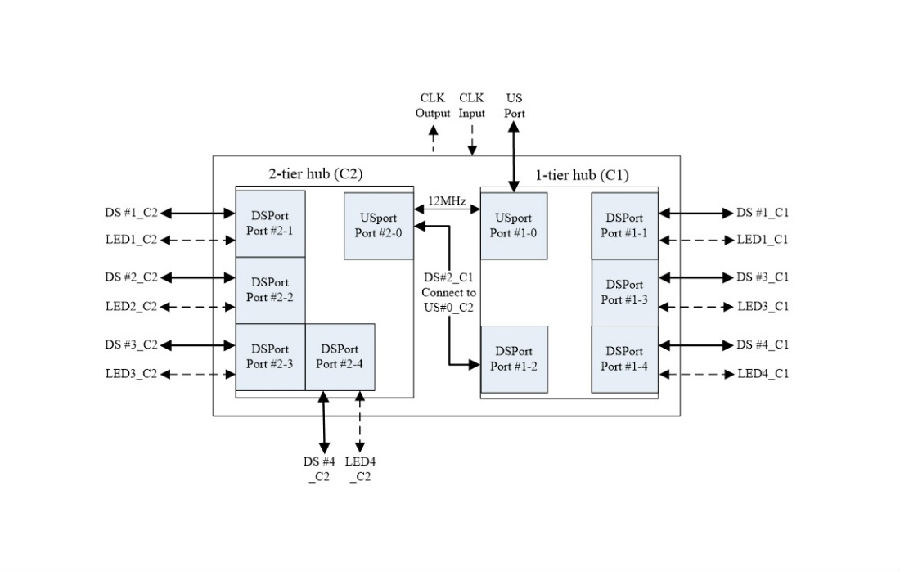

GL854G是Genesys Logic的高级7端口集线器解决方案，完全符合通用串行总线规范2.0版。GL854G实现了多TT*（注1）架构，为每个下行（DS）端口提供专用TT*，保-证在多个FS设备执行重载操作时全速（FS）数据通过带宽。该控制器继承了Genesys Logic在成本和电源高效串行接口设计方面的前沿技术。GL854G在全球范围内的所有USB 2.0集线器解决方案中都具有经验证的兼容性、更低的功耗和更好的成本结构。

GL854G在内部掩模ROM上实现了多个集线器配置功能，传统上需要外部EEPROM。微处理器在初始阶段检测通用I/O（GPIO）状态，以配置集线器设置，如（1）声明复合设备（2）组/个人模式选择…等。如果应用程序不需要供应商指-定的PID/VID或产品字符串，则可以移除外部EEPROM。

GL854G提供12MHz时钟输出，可作为多芯片、集线器复合应用的参考时钟源。输出时钟提供足够的驱动能力，最多支持2个连接到下游端口的设备。芯片到芯片的时钟轨迹对PCB噪声相对敏感。有关PCB布局建议，请参阅设计指南。
