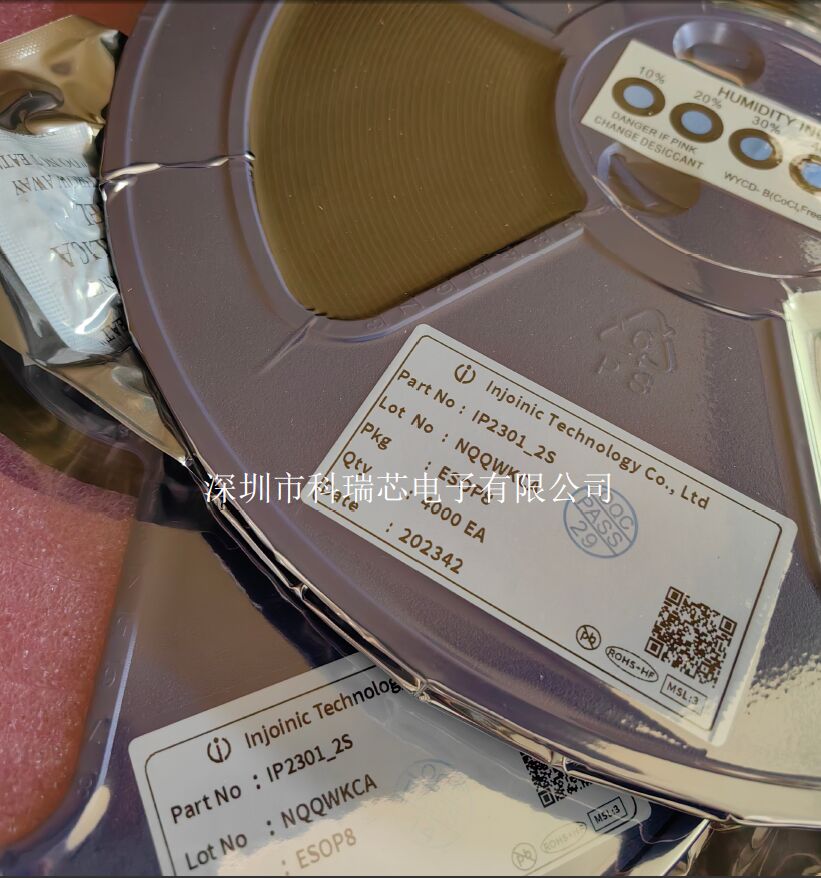

深圳市科瑞芯电子供应——英集芯IP2301-2S，1A高压线性锂电池充电管理芯片，采用ESOP-8封装，可应用在电子烟、对讲机充电座、手持POS机、可穿戴设备和蓝牙音箱等电池容量较小的便携设备。

概述

IP2301是一款高集成度、高性能的支持1～3节锂离子电池线性充电器。IP2301具有涓流充电(TC)、恒流（CC）和恒压（CV）充电三种充电过程：涓流充电（TC）阶段可预充电恢复完全放电的电池；恒流（CC）模式下安全地提供降压快速充电；zui后阶段恒压（CV）充电模式确保安全地达到电池满容量。

IP2301线性充电器具有非常灵活的配置，可编程充电电流zui大到1A、其充电电压精度可达±0.5%；快速充电时，线性充电器功耗zui大，如果芯片结温达到设定温度120°C 时，进入芯片结温环路调节，并根据需要降低充电电流，以防止温度进一步升高。

IP2301允许出厂配置预充电电流/截止电流/CV电压和输入过压保护门限，其集成高压输入保护电路可以承受高达38V的输入浪涌电压。IP2301具有电池温度NTC监测、充电超时保护、输入过压、电池过压、热保护和状态指示等功能。

IP2301主要用于电子烟，对讲机充电座，手持POS机，可穿戴设备，蓝牙音箱等电池容量较小的便携设备。

特征

● 支持输入工作电压4.0V-24V，承受高达到38V浪涌电压

● 电池端承受高达38V浪涌电压

● 支持外部电阻选择多种锂电池类型（目标充饱电压4.2V/4.35V/4.4V），支持3.2V铁锂（目标充饱电压3.6V）；定制可实现单节电池充饱电压范围：3.6V~4.4V（step=50mV）

● 支持1/2/3节锂电池充电（2/3 串锂电需定制）

● 充电电压精度±0.5%

● 较大1A充电电流，外部电阻可设定充电电流

● 截止电流为设置充电电流的1/10（定制可选1/2.5，1/5，1/20设置充电电流），较小可达到10mA

● 支持通过NTC检测电池温度

● 单节电池待机模式下漏电流低至1μA

● 支持单色灯或双色灯的电池状态、充电状态及fault状态指示

● 输入过压，电池过压，IC过温，NTC低温和高温保护

● ESOP-8封装
