英集芯IP6566-AC，集成双口Type-C PD3.0(PPS)等快充协议的输出SOC IC ，采用QFN4x4-28封装，可应用在车载充电器、快充适配器和智能插排。

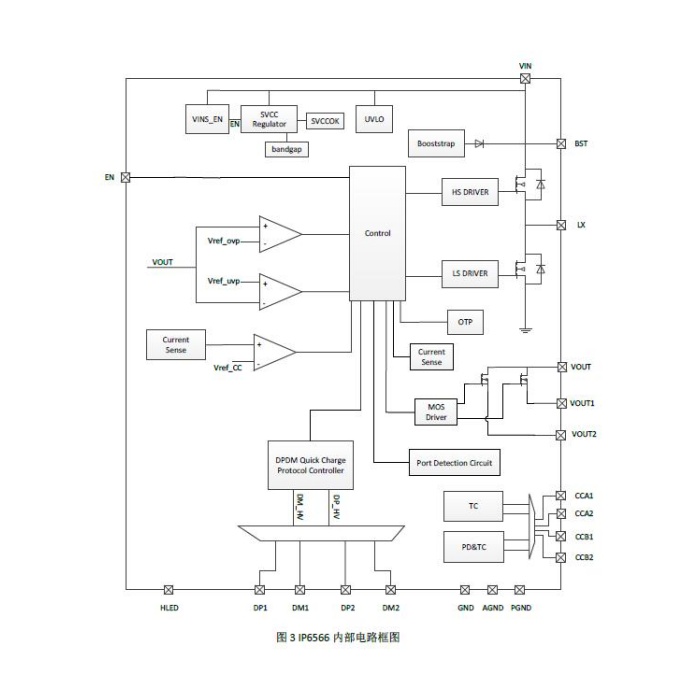

简介

IP6566-CC是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能拌插提供完-整的解决方案。

IP6566-CC支持双USB Type-C, USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/3.4A。

IP6566内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V到12V，zui大能提供20W的输出功率，能够根据识别到的快充协议自动

调整输出电压和电流.。IP6566输出5V/3A，板端转换效率髙至93.8%。

IP6566的PD输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。

IP6566的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。

IP6566具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

IP6566有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

IP6566-CC采用4*4mm QFN28封装。

特征

● 同步开关降压转换器

内置功率MOS

输入工作电压范围： 8.2V~32V

输出电压范围：3V~20V，根据快充协议自动调整

输出电压有线补功能，50mV/A

输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式)

VIN=12V，VOUT=5V/3A，板端转换效率为96.5%

● 双口快充输出

支持双USB Type-C输出

支持USB Type-C和USB A输出

支持双USB A输出

任意一个输出口都支持快充

双口自动插拔检测功能

● 支持Type-C输出接口USB PD协议

支持5V、9V、12V、15V、20V电压输出

支持PD2.0/PD3.0输出协议

PPS支持3.3V~21V，20mV/step电压输出

● 快充规格

支持2个Type-C PD口输出

支持2个BC1.2、Apple、三星协议

支持2个高通QC2.0和QC3.0

支持2个MTK PE+1.1和MTK PE+2.0

支持2个华为快充协议FCP

支持2个华为快充协议SCP

支持2个三星快充协议AFC

支持2个展讯快充协议SFCP

支持2个OPPO快充协议VOOC

● 多重保护、高可靠性

输入过压、输入欠压、输出短路、输出过流保护和过温保护

DP/DM/CC过压保护

DP/DM/CC PIN耐压30V

ESD 4kV，直流耐压40V
