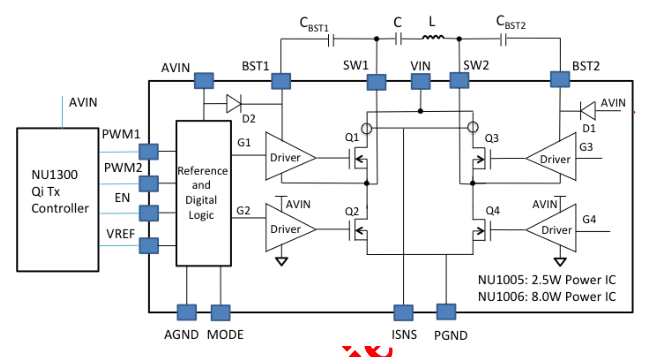

NU1005/6集成了十分可靠的短路保护电路。当外部组件发生故障，使SW引脚直接或者间接

的短接到地时，短路保护电路可以保护输入电源以及芯片内部.电路工作的每一个周期，Q1

和Q3的电流都会被采样，并与短路保护阈值电流相比较。在单个周期中，如果电流超过阈

值，内部加减计数器加1,如果电流信号小于阈值，计数器减 1（最低为 0），当计数器的输出

为7时，短路保护电路工作，4 个功率 FETs直接被关断，不再受 PWM 的控制。20ms 后，电

会尝试重新启动。

PCB板布线小提示：

1. 尽量减小走线环路的大小，特别是高功率环路，以最小化EMI噪声。

2. 将信号走线置于第二层或第三层，避免噪声耦合。

3. 加宽SW1，SW2和LC谐振腔之间的铜走线，LC内的大电流会引起功率损耗，降低效率。另外应

尽可能的加宽VIN的走线。

4. 将模拟AGND与PGND分开走线，通过一个电阻连接。请参考图12处的R23。

5. NU1005/6已集成全桥功率级电路，在PCB内需要放置导热孔为NU1005/6提供散热通路。

6. 输入电容应选用小尺寸电容，尽量靠近 VIN 和 PGND 放置，使输入电容具有低的ESR和

ESL，这样可明显地减小高频噪声，请参考图12的C4和C6。

7. 保持AGND和PGND通路的低电阻特性，使用尽可能多的铺铜以及适量的通孔。
