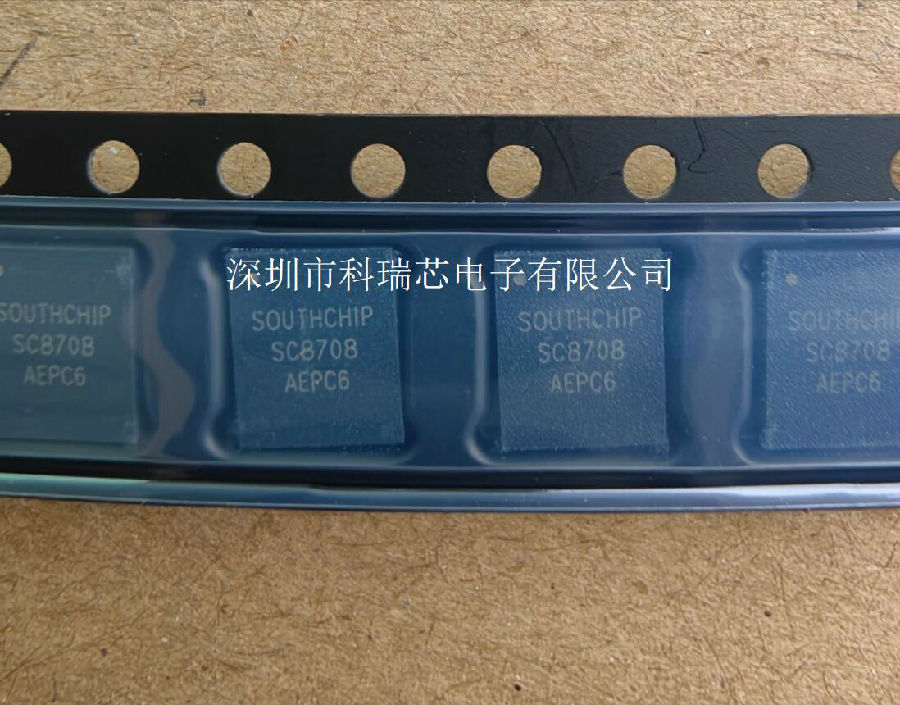

SC8708QDGR   QFN5x6-36L

SC8708

带 I2C 的同步 80V 双向降压-升压型控器  --深圳市科瑞芯电子有限公司

SC8708 是同步降压-升压控制器，支持降压模式、升压模式和降压-升压模式。支持降压模式、升压模式和降压-升压模式。SC8708 的输入电压范围为 4.5V 至 80V，输出电压范围为 5V 至 80V。输出范围为 5V 至 80V。SC8708 还提供输入 电流和输出电流监控功能。通过 I2C 接口，用户可以对输出电流限值、输出电压调节等进行编程。限制、输出电压调节和其他参数。灵活编程。此外，输出电流限制、输出电压和开关频率可通过外部电阻器进行设置。此外，输出电流限制、输出电压和开关频率可通过外部电阻器进行设置。SC8708 支持频率抖动以满足更好的 EMI 性能，并集成了同步功能 同步功能，可在与外部时钟相同的频率下开关。SC8708 集成了 11 位 ADC，用于监控电压和电流。支持全面保护，包括输入和输出过压保护、输出过流保护和过温保护。SC8708 采用 5mm x 6mm QFN-36 封装。

SC8708（南芯 SOUTHCHIP）

• 型号：SC8708（工业版）；SC8708Q 车规版 AEC‑Q100

• 类型：双向同步 Buck‑Boost 升降压控制器（需要外接 MOS 管）

• 封装：QFN‑36 5×6mm，0.5mm 脚距

• 耐压：工作 4.5‑80V，最高88V 瞬态耐压

核心电气参数

1. 输入电压：4.5V ~ 80V

2. 输出电压：5V ~ 80V

3. 开关频率：80kHz‑480kHz 可调，支持频率抖动 (降 EMI)、外部时钟同步 SYNC

4. 控制方式：I2C 数字配置 + 电阻硬件配置双模式

5. 内置 11bit ADC，可实时监控输入 / 输出电压、电流

6. 峰值效率＞98%

7. 最大限流：最高50A（取决于外置 MOS + 采样电阻），理论功率最高≈1200W

8. 支持双向功率流动

保护功能

输入 / 输出过压 OVP、欠压 UVP、输出过流 OCP、短路 SCP、过温 OTP 保护

典型应用

• PD3.1 EPR 大功率电源、240W 快充

• 48V 工业 / 车载电源（SC8708Q 车规）

• 储能电源、大功率 Docking 拓展坞、工业 DC‑DC、通信设备

⚠️重要：SC8708 只是控制器，内部不带功率 MOS，必须外接 4 颗 NMOS 管，不能直接输出大电流。
