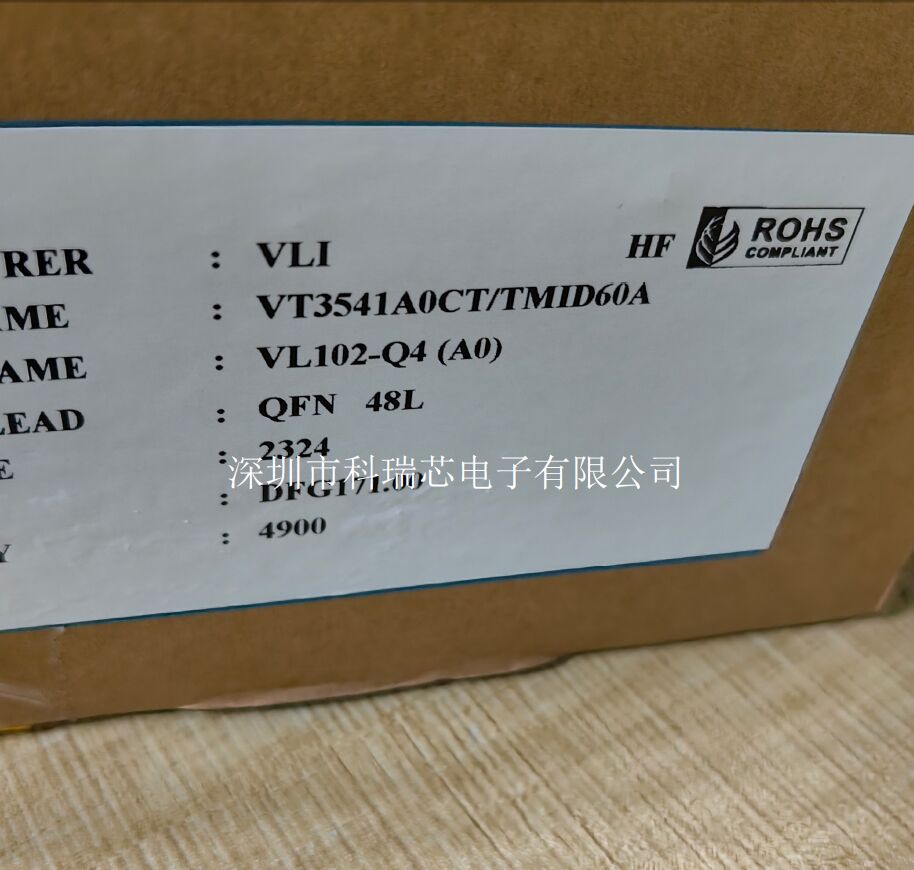

台湾威盛VL102-Q4(A0)，用于USB-C设备的DP Alt模式和PD 3.0控制器，应用在USB-C视频适配器和USB-C多功能底座，采用QFN6x6-48封装。

描述

VIA Lab的VL102-Q4(A0)是一款高度集成的单芯片DisplayPort Alternate模式和Power Delivery 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计。集成USB-C充电UFP，VL102-Q4(A0)可以执行DP alt模式视频输出功能，并在检测到外部电源后同时为连接的PD主机充电。集成USB-C DRP可以连接到USB-C电源适配器为PD主机充电，也可以连接到USB设备进行数据传输。集成了D+/D充电ePHY，以支持使用D+/D进行协议握手的充电器。VL102的设备策略管理器可以在其DRP和UFP之间协商功率规则，然后启用通过充电。支持在无电模式下为主机充电和快速角色交换。SBU1/SBU2交换机内置，支持USB-C电缆翻转功能。实现了USB Billboard设备和USB-C桥接功能，以满足“VESA DP Alt Mode on USB Type-C”规范，并允许USB主机与连接在下游端口的PD产品进行通信。VL102内置所需的线性电压调节器、Vbus电压检测器和Vbus电流检测器，可以完美地与来自Vconn电源或来自Vbus电源的电源输入一起工作，并且可以监测异常电源行为。多达9个GPIO引脚可用于电源放电控制、电源开关控制、数据开关控制或其他特殊应用。SPI接口可以通过USB Billboard设备支持外部闪存进行固件升级。VL102有QFN 48L（6x6x0.85 mm）绿色封装，适合小尺寸设计。
