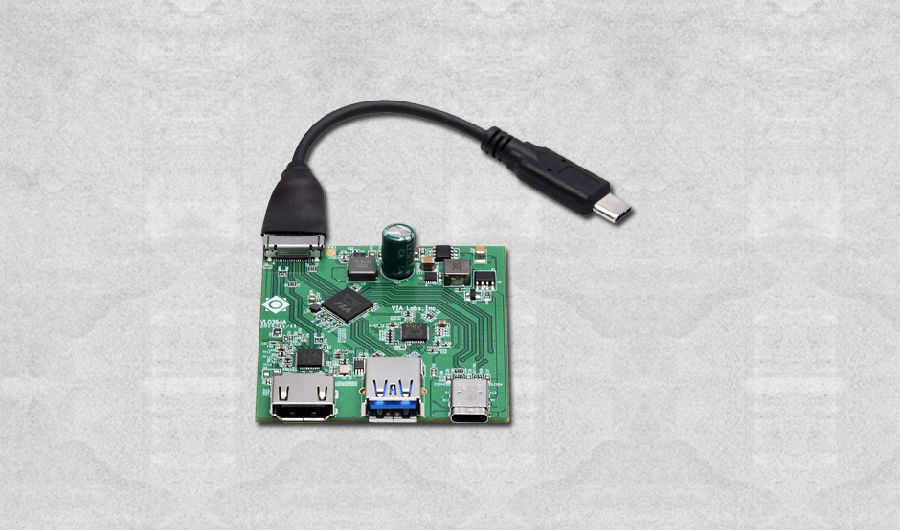

威盛VL102-Q4，用于USB-C设备的DP Alt模式和PD 3.0控制器，采用QFN6x6-48封装，应用在USB-C视频适配器和USB-C多功能底座。

描述

VIA Lab的VL102-Q4(A0)是一款高度集成的单芯片DisplayPort Alternate模式和Power Delivery 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计。集成USB-C充电UFP，VL102-Q4(A0)可以执行DP alt模式视频输出功能，并在检测到外部电源后同时为连接的PD主机充电。集成USB-C DRP可以连接到USB-C电源适配器为PD主机充电，也可以连接到USB设备进行数据传输。集成了D+/D充电ePHY，以支持使用D+/D进行协议握手的充电器。VL102的设备策略管理器可以在其DRP和UFP之间协商功率规则，然后启用通过充电。支持在无电模式下为主机充电和快速角色交换。SBU1/SBU2交换机内置，支持USB-C电缆翻转功能。实现了USB Billboard设备和USB-C桥接功能，以满足“VESA DP Alt Mode on USB Type-C”规范，并允许USB主机与连接在下游端口的PD产品进行通信。VL102内置所需的线性电压调节器、Vbus电压检测器和Vbus电流检测器，可以完美地与来自Vconn电源或来自Vbus电源的电源输入一起工作，并且可以监测异常电源行为。多达9个GPIO引脚可用于电源放电控制、电源开关控制、数据开关控制或其他特殊应用。SPI接口可以通过USB Billboard设备支持外部闪存进行固件升级。VL102有QFN 48L（6x6x0.85 mm）绿色封装，适合小尺寸设计。

特征

● CC逻辑和PD引擎支持一个充电UFP和一个DRP

符合USB Type-C电缆和连接器规范修订版1.2

符合USB电源交付规范修订3.0版本1.0a

集成Type-C收发器，支持一个充电UFP和一个DRP

内置上拉/下拉电阻，包括Rp, Rd和Ra

内置Vconn电源开关

● DP Alt-mode Configuration

兼容USB Type-C标准版本1.0a上的VESA DisplayPort Alt模式

DP模式发现/进入/退出

DP配置、状态更新、源/sink连接检测

内置Aux_CH开关

● USB-C充电UFP能力

当外部电源可用时，为连接的PD主机充电

支持提供者和消费者角色

支持PD电源规则高达100W

支持用完电池充电和快速角色切换

● USB-C DRP能力

支持提供者和消费者角色

支持PD电源规则，zui大100W作为Sink, 15W作为Source

内置D+/D-为使用D+/D-作为协议握手的充电器充电ePHY

内置USB HS数据开关

● USB广告牌设备& USB c桥

符合公告牌设备USB设备类定义修订版1.1

兼容USB Type-C桥规范修订1.0 RC

集成内部USB2.0 PHY

● 8051宏单元兼容80c32微控制器

标准1T 8051指令集

嵌入式掩码ROM和SRAM

支持外部SPI flash进行固件升级

● 内置电压调节器，电压检测器和电流检测器

5.0V至3.3V LDO和3.3V至1.8V LDO

在Vbus和Vconn之间自动选择电源

● 用于电源监控的Vbus电压检测器和Vbus电流检测器

9个gpio用于应用定制和一个I2C主接口

● 物理

QFN 48绿色封装(6x6x0.85 mm)

● 认证

pd2.0认证TID: 1010103
