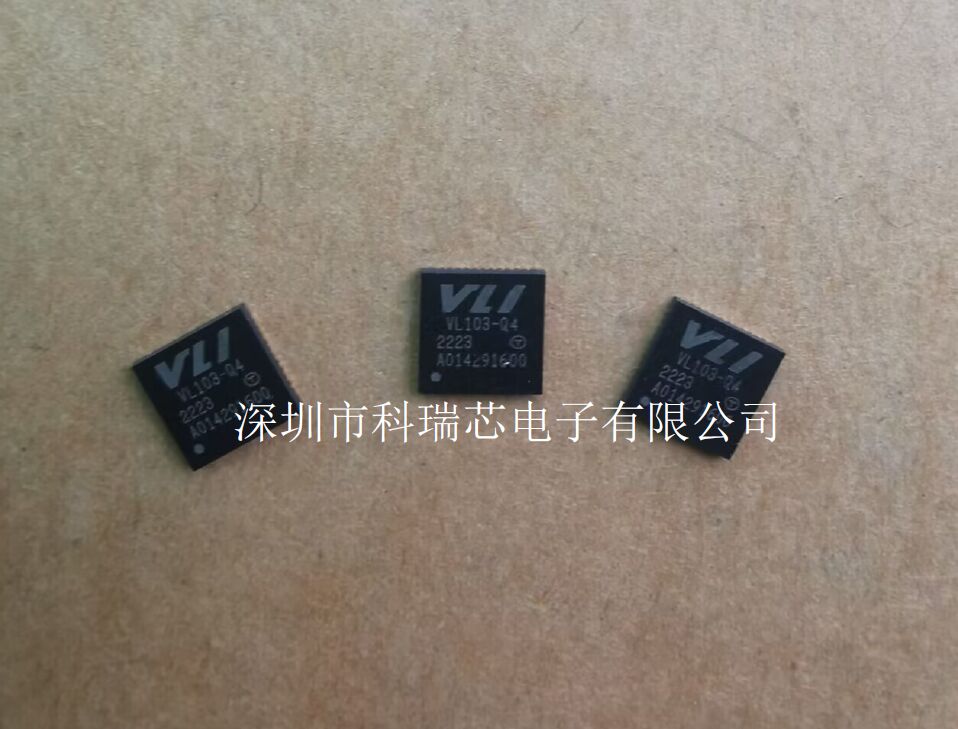

代理商供应威盛VL103R-Q4，适用于USB-C设备的VL103 DP alt模式和PD 3.0控制器，采用QFN6x6-48封装，应用在USB-C视频适配器和USB-C多功能底座，深圳市内可送货上门，欢迎致电！

描述

VIA Lab的VL103是一款高度集成的节能单芯片DisplayPort alt模式和Power Delivery 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能坞站等应用而设计。VL103集成USB-C充电UFP，可执行DP切换模式视频输出功能，一旦检测到外部电源，即可同时为连接的PD主机充电。集成的第二个USB-C DRP可以连接USB-C电源适配器为PD主机充电，也可以连接USB-C设备进行数据传输。集成了D+/D充电phy，以支持使用D+/D引脚的充电器进行协议握手。VL103的设备策略管理器可以在其DRP和UFP之间协商电源规则，然后启用电源充电。支持无电模式下给主机充电，支持PD3.0快速角色切换。内置SBU1/SBU2交换机，支持USB-C线翻转功能。实现USB广告牌设备功能，满足“VESA DP Alt-Mode on USB Type-C”规范。VL103还支持智能自动待机，当连接接口处于空闲状态时自动进入深度省电模式，适用于智能手机配件。

VL103内置微调RC振荡器，线性稳压器，Vbus电压检测器和Vbus电流检测器，可以与Vconn电源或Vbus电源输入完美工作，并可以监控异常电源行为。多达11个GPIO引脚可用于电源放电控制、电源开关控制、数据开关控制或其他特殊应用。SPI接口可以支持外部SPI flash或与VLI Hub控制器共享SPI flash进行固件升级。VL103提供与VL102-Q4引脚兼容的QFN 48L (6x6x0.85 mm)和与VL100-Q3引脚兼容的QFN 32L (5x5x0.85 mm)。

特征

● CC逻辑和PD引擎支持一个充电UFP和一个DRP
符合USB Type-C电缆和连接器规范修订版1.2
符合USB电源交付规范修订3.0版本1.0a
集成Type-C收发器，支持一个充电UFP和一个DRP
内置上拉/下拉电阻，包括Rp, Rd和Ra
内置Vconn电源开关
● DP Alt-mode Configuration
兼容USB Type-C标准版本1.0a上的VESA DisplayPort Alt模式
DP模式发现/进入/退出
DP配置、状态更新、源/sink连接检测
内置Aux_CH开关
● USB-C充电UFP能力
当外部电源可用时，为连接的PD主机充电
支持提供者和消费者角色
支持PD电源规则高达100W
支持用完电池充电和快速角色切换
● USB-C DRP能力
支持提供者和消费者角色
支持PD电源规则，zui大100W作为Sink, 15W作为Source
内置D+/D-为使用D+/D-作为协议握手的充电器充电ePHY
内置USB HS数据开关
● USB广告牌设备

符合USB设备类定义的广告牌设备修订1.21

内置USB2.0全速PHY

● 8051宏单元兼容80c32微控制器

标准的1t8051指令集

嵌入式掩码ROM和SRAM支持外部SPI闪存或共享SPI闪存与VLI集线器控制器固件升级

● 内置振荡器，电压调节器，电压检测器和电流检测器

内置微调RC振荡器

5.0 v -3.3 v LDO和3.3 v -1.8 v LDO

在Vbus和Vconn之间自动选择电源

Vbus电压检测器和Vbus电流检测器，用于监控电源安全

● 智能Auto-standby

当连接的接口处于空闲状态时，自动进入深度省电模式。特殊功能和控制pio

QFN48/VFBGA45中的11个gpio和QFN32中的7个gpio用于应用定制和一个I2C主接口物理

QFN 48绿色封装(6x6x0.85 mm)，适用于VL103-Q4、VL103R-Q4和VL103S-Q4;引脚对引脚兼容VL102-Q4

用于VL103-Q3的QFN 32绿色封装(5x5x0.85 mm);引脚对引脚兼容vl100 - q3认证

VL103-Q3 PD 2.0认证TID: 1060047;VL103-Q4 PD 2.0认证TID: 1060043
