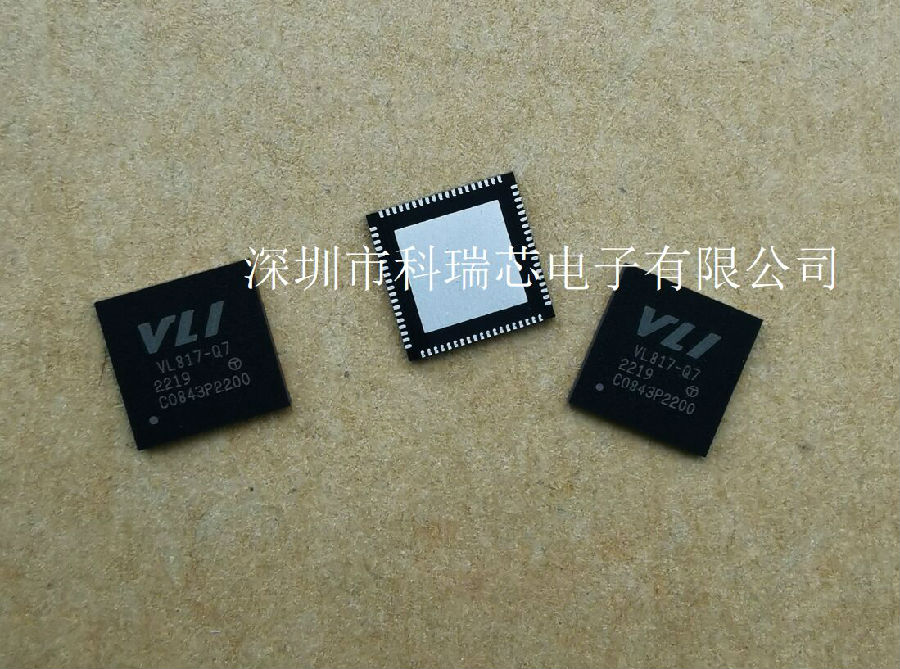

威盛VL817-Q7S，USB 3.1 Gen1集线器控制器，采用QFN-76封装。

描述

VIA实验室的VL817是一款现代化的USB 3.1第壹代集线器控制器，具有优化的成本结构，完全符合USB 3.1第2代规范，包括ECN和2017年1月的合规测试更新。VL817提供2端口和4端口配置，具有集成稳压器、新的低功耗设计和全面的USB充电支持。VL817支持超-高速（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）设备的任何组合，集成的USB 2.0集线器的多事务转换器功能在同时使用多个全速设备时提供了更高的性能。集成的5V DC-DC开关稳压器使VL817能够直接从5V USB VBus供电，在提供高功率效率的同时降低BOM成本。VL817具有灵活的固件架构，除了现场更新之外，还提供了自定义功能的框架。包括Tx均衡设置和GPIO行为在内的各种参数可通过固件进行更改，包括可选择配置的USB充电控制器，用于为智能手机和平板电脑等各种设备充电。

基于VL817的集线器设备在Windows、Mac OS X和各种Linux内核下工作，无需额外的驱动程序。基于VL817的集线器设备也与支持USB集线器功能的非x86设备和平台兼容，如智能手机、平板电脑和机顶盒。它非常适合所有USB集线器应用程序，如独立USB集线器、笔记本电脑/超本扩展坞/端口复制器、台式电脑前面板、主板板载集线器和USB集线器复合设备。VL817包含多个可选的USB 2.0虚拟设备，包括USB公告牌和USB HID，以支持媒体控制按钮，如播放/暂停、音量增大/减小等。

主要功能

● 符合USB 3.1

-符合通用串行总线3.1规范

-满足2017年1月之前的所有USB 3.1 ECN

-符合通用串行总线2.0规范USB 2.0集线器支持MTT

-支持超-高速、高速、全速和低速设备的任何组合的同时操作

-内部USB PHY采用先-进的CMOS工艺实现低功耗

● 集成USB设备

-USB HID类设备（可选）作为USB 2.0虚拟设备实现，便于固件更新或媒体控制按钮的可配置行为-始终存在/禁用

-USB Billboard Class 1.1设备（可选）实现为USB 2.0虚拟设备可配置行为-必要时暴露/始终存在/禁用

● 全侧带信号支持

-支持所有端口的单独和成组模式操作

-支持PWM LED状态指示灯

-固件的SPI接口。固件可通过USB升级。

-专用应用程序的管理界面

-DFP的任何组合都可以配置为支持USB电池充电

● 全面的USB电池充电支持

-支持USB电池充电规范v1.2（SDP、CDP、DCP）

-支持供应商特定的充电模式，如苹果2.4A、三星等

-支架YD/T 1591-2009

-在系统挂起、关闭或断开连接时支持独立充电

-DFP的任何组合都可以配置为支持USB电池充电

● 电源和封装

-需要3.3V和1.1V输入

-25MHz Xtal

-集成稳压器从5V输入产生所有所需电压

5V至1.1V开关DC-DC稳压器

5V至3.3V LDO调节器

-QFN 76L绿色包装（9x9x0.85 mm）

-QFN 56L绿色包装（7x7x0.85 mm）
