供应威盛VL820-Q8——超高速USB 3.1 Gen2集线器控制器，QFN-88封装。原厂授权，深圳市科瑞芯电子代理。

说明

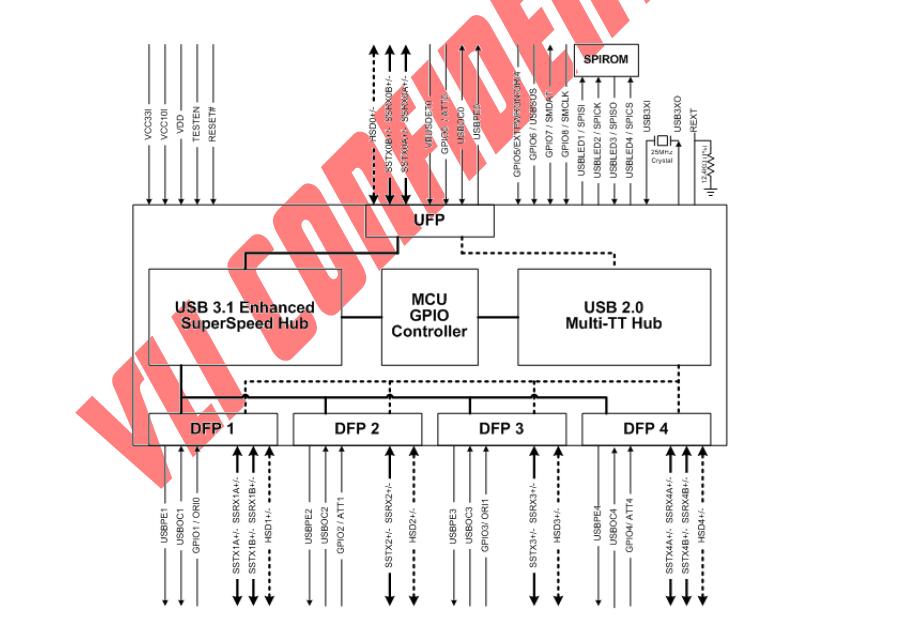

VIA实验室的VL820是世界上第一款USB 3.1 Gen 2集线器控制器，具有高度集成、特定应用的设计。VL820具有1个上游端口和4个下游端口，所有这些端口都支持10Gbps USB 3.1 Gen 2操作。下游端口可以支持SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）设备的任何组合。VL820的集成USB 2.0集线器具有多个事务转换器，在同时使用多个全速设备时提供更高的带宽和性能。

VL820有两种变体：VL820-Q8采用QFN88 10x10x0.85 mm封装，而VL820-Q7采用较小的QFN76 9x9x0.85mm封装。较大的QFN88变体具有用于上游面对端口和两个下游面对端口的集成10Gbps多路复用器，而较小的QFN76变体则没有。集成10Gbps多路复用器是纯数据USB-C应用的理想选择，否则需要外部多路复用器，具有潜在的板面积节省和提高信号完整性的优势。如果需要额外的USB-C端口，可以使用单独的CC逻辑和多路复用器解决方案，如VL160。

VL820在USB-PD交替模式应用中使用时，具有可选配置的USB公告牌设备，以及可选配置的USBHID端点，以支持播放/暂停、音量增大/减小等媒体控制按钮。

特征

● USB 3.1兼容

符合通用串行总线3.1规范

SuperSpeed Plus USB (usb3.1 Gen 2)

符合通用串行总线2.0规范

USB 2.0集线器支持MTT

支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed设备的任意组合同时运行

支持USB电源管理、Ux状态、选择性挂起、功能挂起等USB省电特性

内部USB PHY采用先-进的CMOS工艺，低功耗

● USB Type-C 1.0 Rev 1.2兼容

兼容USB Type-C规格Rev 1.3

VL822-Q8:集成10Gbps Mux的UFP和2x DFP

需要外部CC逻辑控制器用于方向检测/Vconn(如VP246或VP225)

额外的USB-C DFP支持需要单独的CC Logic和Mux

● 集成的USB设备

USB公告牌类1.21设备

实现为USB 2.0虚拟设备

可配置行为-在必要时暴露/始终存在/禁用

USB HID类设备

作为USB 2.0虚拟设备实现，方便FW更新或媒体控制按钮

● 可配置的行为

始终存在/禁用全边带信号支持

支持对所有端口进行任意组合的单独或组态过流

支持PWM LED状态灯

SPI固件接口。

可通过USB升级固件

● 全-面的USB电池充电支持

支持USB电池充电规格v1.2 (SDP, CDP, DCP)

支持供应商特定的收费模式。苹果2.4A，三星等。

支持YD/T 1591-2009

当系统处于挂起、关机或断开状态时，支持单机充电

DFPs的任何组合都可以配置为支持USB电池充电

● 驱动和封装

需要输入3.3V和1.05V

VL822-Q8: QFN 88L绿色包装(10x10x0.85 mm)

VL822-Q7: QFN 76L绿色包装(9x9x0.85 mm)

VL822-Q5: QFN 56L绿色包装(7x7x0.85 mm)

引脚兼容VL820 / VL819

25兆赫晶体
