英集芯W532-20W-H，一芯多充无线充电发射端SOC，采用QFN5x5-32封装，可应用在移动电源/充电宝 、手机、平板电脑等便携式设备。

概述

W532是一款集成QC2.0 / QC3.0、FCP/AFC输入输出快充协议、SFCP输出快充协议、MTKPE+1.1&2.0输出快充协议、USB C/PD2.0/PD3.0 输入输出协议、USB CPD3.0输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USBA, USBB, USBC三个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个输出口时，只支持5V。
W532的高集成度与丰富功能，只需一个电感实现降:压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
W532的同步开关升压系统可提供最大18W输出能力，即使电池电压较低时输出18W仍能保持非常高的效率。空载时，自动进入休眠状态。
W532的同步开关充电系统,提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。
W532内置USB C&PD2.0/PD3.0协议。
W532内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。IP5332内置电量计算法，可准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。
W532支持1/2/3/4 颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。

特性

● 同时支持多个USB口

1个USBA口输出

1个USBB口输入

1个USBC口输入/输出

● 快充规格

任意一个口都支持快充

集成QC2.0/QC3.0输出快充协议

集成FCP输入/输出快充协议

集成AFC输入/输出快充协议

集成SFCP输出快充协议

集成MTK PE+ 1.1&2.0输出快充协议

集成USBCDRP协议，支持输入输出快充

兼容BC1.2、苹果、三星手机快充

● 集成USB Power Delivery (PD2.0/PD3.0) 协议

支持PD2.0双向输入/输出协议

支持PD3.0输入/输出

支持5V，9V，12V电压档位输入

支持5V，9V，12V电压档位输出

集成硬件的双向标记编解码(BMC)协议

集成物理层协议(PHY)

集成硬件CRC

支持 Hard Reset

● 充电规格

电池端充电电流最高可达5.0A

自适应充电电流调节

支持4.20V、 4.35V、 4.40V、 4.50V电池

● 放电规格

输出电流能力:

5V: 3.1A 9V: 2.0A

12V: 1.5A

同步开关放电 5V 2A效率达95%以上

支持线补

● 电量显示

内置14bit ADC和电量计

支持1/2/3/4颗LED电量显示

智能识别LED电量显示灯数目

可调整电池电量曲线， 显示灯更均匀

● 其他功能

自动检测手机插入和拔出

支持边充边放

快充状态指示

智能识别负载，轻负载自动进待机

支持按键

内置照明灯驱动

● 多重保护、高可靠性

输入过压、 欠压保护

输出过流、 过压、短路保护

电池过充、过放、过流保护

IC过温保护

充放电电池温度NTC保护

ESD4KV，输入(含CC引脚)耐压25V

● BOM极简

内置开关功率MOS

单电感实现充电、放电功能

● 深度定制

I2C接口，可灵活、低成本定制方案

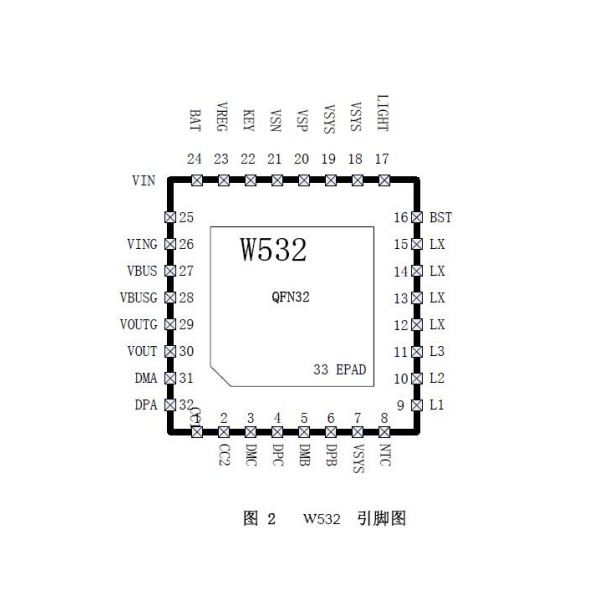

● 封装规格: 5mm x5mm 0.5pitch QFN32
